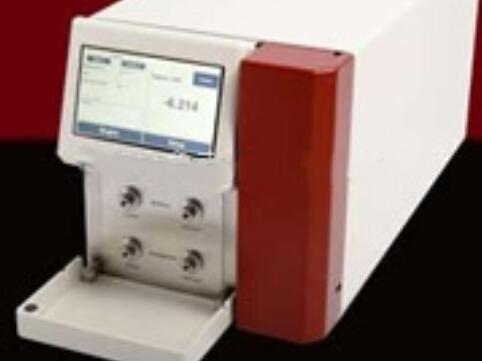

示差折射儀是一種通用型檢測器，它可與輸液泵，色譜柱，進樣器等組成凝膠滲透色譜儀或高效液相色譜儀系統，也可以配置適當?shù)倪M樣系統作為單獨的分析儀器使用。
原理與結構：
示差折射儀是連續檢測樣品流路與參比流路間液體折光指數差值的檢測器，是根據折射原理設計的，屬偏轉式類型。檢測器的光路是由光源、凸鏡、檢測池、反射鏡、平板玻璃、雙光敏電阻等主要部件組成，檢測池有參比，測量兩個池室，它們對光路來說是串聯的。光源通過聚光鏡和夾縫在光欄前成像，并作為檢測池的入射光，出射光照在反射鏡上，光被反射，又入射到檢測池上，出射光在經過透射鏡照到雙光敏電阻上形成夾縫像。雙光敏電阻是測量電橋的兩個橋臂，當參比池和測量池流過相同的溶劑時，使照在雙光敏電阻的光量相同，此時橋路平衡，輸出為零。當測量池中流過被測樣品時，引起折射率變化使照在雙光電阻上的光束發生偏轉，使雙光敏電阻阻值發生變化，此時由電橋輸出訊號，即反映了樣品濃度的變化情況。
測量方式：
1、靜態方式：是測量聚合物溶液dn/dc值的專用儀器。
采用注射器（2-2.5mL）直接進樣，樣品溶液濃度范圍0.1-10mg/mL。
2、動態方式：作為凝膠色譜系統的在線示差檢測器。
采用進樣閥進樣，由蠕動泵或HPLC泵驅動。
示差折射儀的主要特點：
1、預留有用戶編程擴展接口，提高儀器的適應性與靈活性；
2、面板與計算機控制相結合；
3、完善的PC通信程序；
4、BI-DNDCW軟件控制。
|
