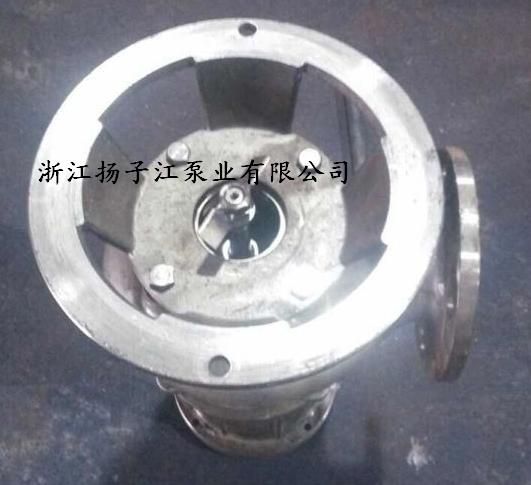

雙絞刀切割式潛水排污泵絞刀實物結構圖
時間：2014/4/28 來源：浙江揚子江泵業有限公司
WQK/QG系列切割式潛水排污泵產品簡介：
WQK/QG帶切割裝置潛水排污泵具有排污通過能力特別強，帶切割性能好，能將污水中的長纖維、塑料、紙、帶、布條、稻草、繩子等雜質切碎后排出，采用先進的方法，設計成合理的水力特性，使電泵可以全揚程運行，優良的干式電機和水泵的佳組合,使電泵的總效率達到西德abs公司的ass帶切割裝置系列產品相同，電泵采用高質量的硬質合金，雙端面機械密封和骨架油封組面部位,不得超過電動機高度的1/2，抽送污物溫度不超過40℃。
WQK/QG系列污水污物潛水排污泵主要用于排送生活廢水、污水、人糞尿及含有短纖維紙屑、木屑、淀粉、泥沙、礦石粒等固體懸浮物和非腐蝕性介質，被抽送液體溫度不超過40℃，密度不大于1200kg/m3，ph值～9。該潛水排污泵采用雙端面機械密封和旋轉葉輪，葉輪采用不銹鋼、耐磨損、不堵塞、不纏繞、具有體積小、結構緊湊、攜方便等優點。
WQK/QG系列切割式潛水排污泵產品特點：
WQK/QG型高效無堵塞排污泵，該電泵具有不怕堵塞，節能顯著，運行可靠，維修方便，較好地解決了PN濃漿泵不能抽吸重量較大的顆粒，以及PW、PWA污水泵易堵塞的難題。WQK系列潛水排污泵還采用了國內先進的機械密封，密封壽命達3000小時以上，泵軸及緊固螺絲全部采用高強度材料，抗蝕能力好，運行時配以電動機漏電保護器，對漏電、短路、斷相起保護作用，無需專人看管，確是各行業抽吸含有顆粒雜質，短纖維，渣漿料的理想設備。
使用條件：1．介質溫度不超過40℃。2．介質平均重度不超過500千克／每立方米。3．被抽送液體的PH值為5～9。
4．在長時間運行中，電機允許露出液面部分不超過高度的l／2。
WQX系列污水污物潛水排污泵(以下簡稱電泵)是我廠技術人員在普通清水潛水電泵的基礎上發展起來的新型給排水機具，主要用于排送生活廢水、污水、人糞尿及含有短纖維紙屑、木屑、淀粉、坭砂、碎石粒等固件懸浮物和非腐蝕性介質，被抽送液體溫度不超過40℃，密度不大于1200kg／m3PH值5～9。該潛水排污泵采用雙端面機械密封和旋流式葉輪、葉輪采用不銹鋼、耐磨損、不堵塞、不纏繞，具有體積小、結構緊湊、攜帶方便等優點。
WQ系列污水污物潛水排污泵(以下簡稱電泵)系內裝式泵結構的作業的潛水電泵是目前狹窄作業面，及小型現場面臨緊急排水理想機具，他具有體積小、重量輕、移動方便、效率高、密封性能好，結構緊湊等優點，抽送液體溫度不超過40℃，密度不走于1200kg／m3，PH值5～9。
WQK/QG系列切割式潛水排污泵主要用途：
WQK/QG型潛水排污泵主要用于工程污水，生活污水。
如：(1)用于建筑工地、工程基礎施工、市政設施、自來水廠。
(2)各種高樓大廈的地下室、人防坑洞、地鐵等地下層污水排放。
(3)中小型企業污水處理及循環水輸送。
(4)食品、造紙、釀造、鋼鐵及有色金屬、制革、紡織、制藥、水泥廠等廠礦企業的渣漿液抽送。
(5)養雞場，養豬場、各種養殖業，魚池作抽水清塘、增氧，化糞池等各種場合的人畜糞尿抽送等作用。
WQK/QG潛水排污泵適用于抽送坭漿水、紙漿、短纖維、淀粉、碎石粒、非腐蝕性介質，特別適用于含顆粒性較多的液體中，是大中型企業污水處理，及自來水廠，城市污水處理及地鐵、人防工程，環保系統和養魚池、養雞場、養豬場等各種養殖業及抗洪排澇的理想設備。注：WQK主要性能及數據除不帶切割裝置外，其內部結構均同WQK／QG型。
WQK型排污泵適用：
(1)各種高樓大廈地下室、人防工程、旅館地鐵等地下層廢水排放。
(2)工程基礎施工建筑工地，積水坑等泥漿水抽送。
(3)食品廠、造紙廠、釀造廠、水泥廠等廠礦企業的渣漿液的抽送，特別適用金曠，陶瓷廠釉漿抽送。
(4)養雞場、養豬場各類禽畜飼養場，養魚池返農田排灌作用。
WQK型潛水排污泵特別適用于造船、通訊、航運、地下室等狹窄作業面，及開挖池塘疏通河道，特別是個體食品加工場，個體齊殖場，鉆井行業，積水坑壙井、造紙廠、造漆廠使用。
【W(wǎng)QK/QG系列切割式潛水排污泵】性能參數：
|
型號 |
流量 |
揚程 |
出水配管口徑 |
功率 |
轉速 |
|
WQK8-12QG |
8 |
12 |
32 |
0.75 |
2900 |
|
WQK20-7QG |
20 |
7 |
50 |
0.75 |
1450 |
|
WQK10-12QG |
10 |
12 |
40 |
1.1 |
1450 |
|
WQK8-22QG |
8 |
22 |
25 |
1.1 |
1450 |
|
WQK20-15QG |
20 |
15 |
50 |
1.5 |
1450 |
|
WQK15-30QG |
15 |
30 |
40 |
2.2 |
1450 |
|
WQK20-20QG |
20 |
20 |
50 |
2.2 |
1450 |
|
WQK25-15QG |
25 |
15 |
65 |
2.2 |
1450 |
|
WQK40-7QG |
40 |
7 |
80 |
2.2 |
1450 |
|
WQK30-15QG |
30 |
15 |
80 |
3 |
2900 |
|
WQK25-30QG |
25 |
30 |
65 |
4 |
2900 |
|
WQK40-15QG |
40 |
15 |
80 |
4 |
1450 |
|
WQK85-10QG |
82 |
10 |
100 |
4 |
1450 |
|
WQK65-25QG |
65 |
25 |
80 |
7.5 |
2900 |
|
WQK80-20QG |
80 |
20 |
80 |
7.5 |
1450 |
|
WQK100-15QG |
100 |
15 |
100 |
7.5 |
1450 |
|
WQK100-25QG |
100 |
25 |
100 |
11 |
1450 |
|
WQK115-15QG |
115 |
15 |
125 |
15 |
1450 |
|
WQK180-15QG |
180 |
15 |
150 |
15 |
1450 |
WQK/QG系列切割式潛水排污泵使用注意事項：
(1)電泵使用之前，須首先檢查電纜有否損壞，搬運和安裝水泵時切鐵拉扯或損傷電纜以免電纜破裂后漏水造成事故。如電纜硬裂后應立即更換電纜。并用兆歐表檢查電泵的絕緣電阻是否正常（絕緣電阻不得小于1兆歐）
(2)認清接地線（地線一般為黃、綠雙色或接有接地標志），按規定程序接妥地線。（本廠接地線配有接地標志）。
(3)選用合適的保護器（如漏電保護器，空氣開關，斷相過流保護器等）切勿用閘刀開關直接連接。
(4)按標準接好電源線，試接電源，檢查電泵運轉是否正常，并判斷轉向是否正確，若轉向不正確，將三根電源線中的任意二根對換接好即可（注意運轉時間不能超過半分鐘）。
(5)裝好出水接頭及出水膠管（或鐵管），在電泵提手上結好繩索（絕對不能用電纜代替吊繩的作用），將電泵放入被抽液本中，接通電源，即可使用。
(6)為了確保人身安全，在電泵接電工作期間，嚴禁在電泵附近安裝下水作業（如移動或檢查、排除故障等）接觸電泵以防萬一電泵漏電而發生事故！
(7)嚴禁電泵整體露出水面長期運行（或短時間運行）電泵的“開”、“停”不宜過分頻繁以防電機過熱損壞
(8)長期抽送高含砂量的液體對WQK/QG帶切割裝置排污泵的過流部件磨損較大，推薦使用本廠旋流式污水污物潛水電泵產品。
(9)若發現WQK/QG帶切割裝置排污泵在運轉時，有不轉、保護器跳閘、保險絲燒斷等不正�，F(xiàn)象，應立即切斷電源，檢查電源保護器接線等是否有問題
若這些外部裝置均屬正常時，即可能是電泵有故障，此時不應繼續使用以免發生事故！
WQK/QG系列切割式潛水排污泵維修與保養：
1. 電泵應有專人管理與使用，并定期檢查電泵繞組與機殼之間的絕緣電阻是否正常低不得低于0.5兆歐，否則必須拆下將定子烘干，絕緣電阻升高后方可使用。
2. 每次使用特別是用于較稠較粘的漿液后，應放于清水中運行數分鐘再存放。
3. 電泵每使用300~500小時后應打開腰部油孔螺釘并用純凈10號機油補充，使用機械密封保持良好的潤滑狀態。如發現油室大量進水則表明機械密封失效，應予更換。
4. 電泵啟動后如發現流量不足或揚程達不到規定值（除管路阻力大或堵塞)可能是轉向反了，這時應斷開電源，將電纜的三根相線中任意二根相互對換后，量新接好再啟動便可。
5. 電泵拆卸、維修后，密封性能必須經0.2MPa氣密試驗檢查。
6.彎頭和電泵分離放在板箱內，請將彎頭裝在電泵上，如果電果和管道連接則不必再裝彎頭。
