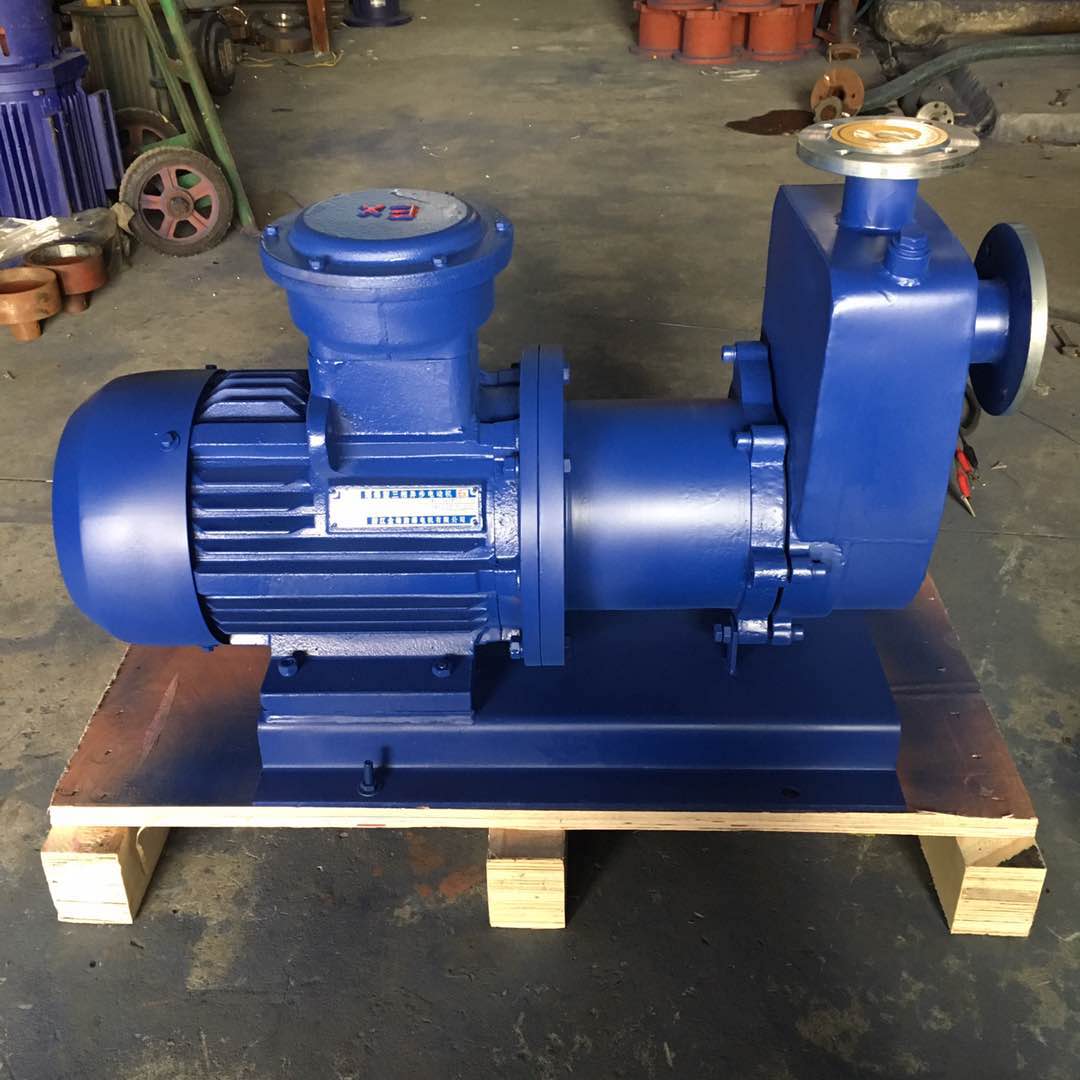

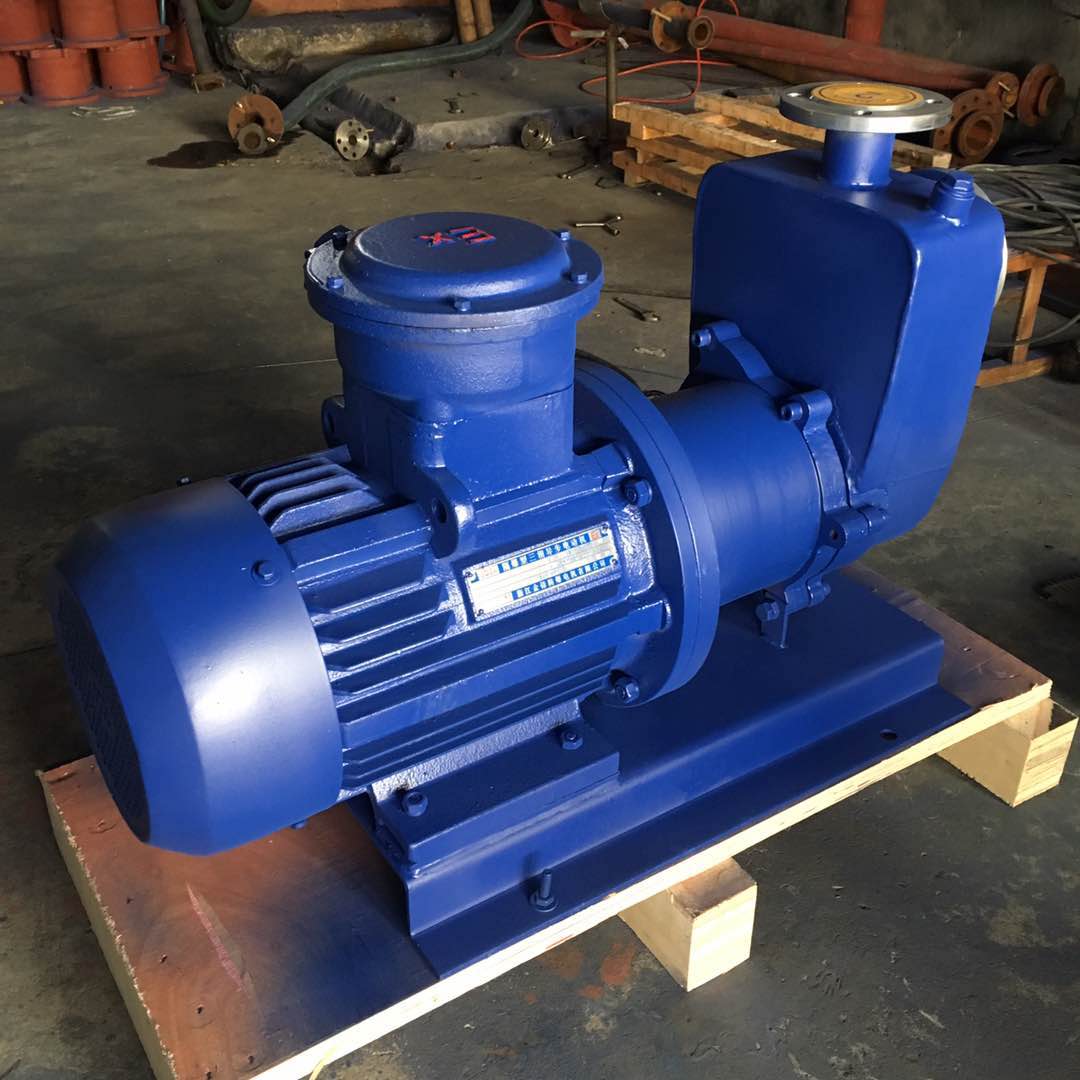

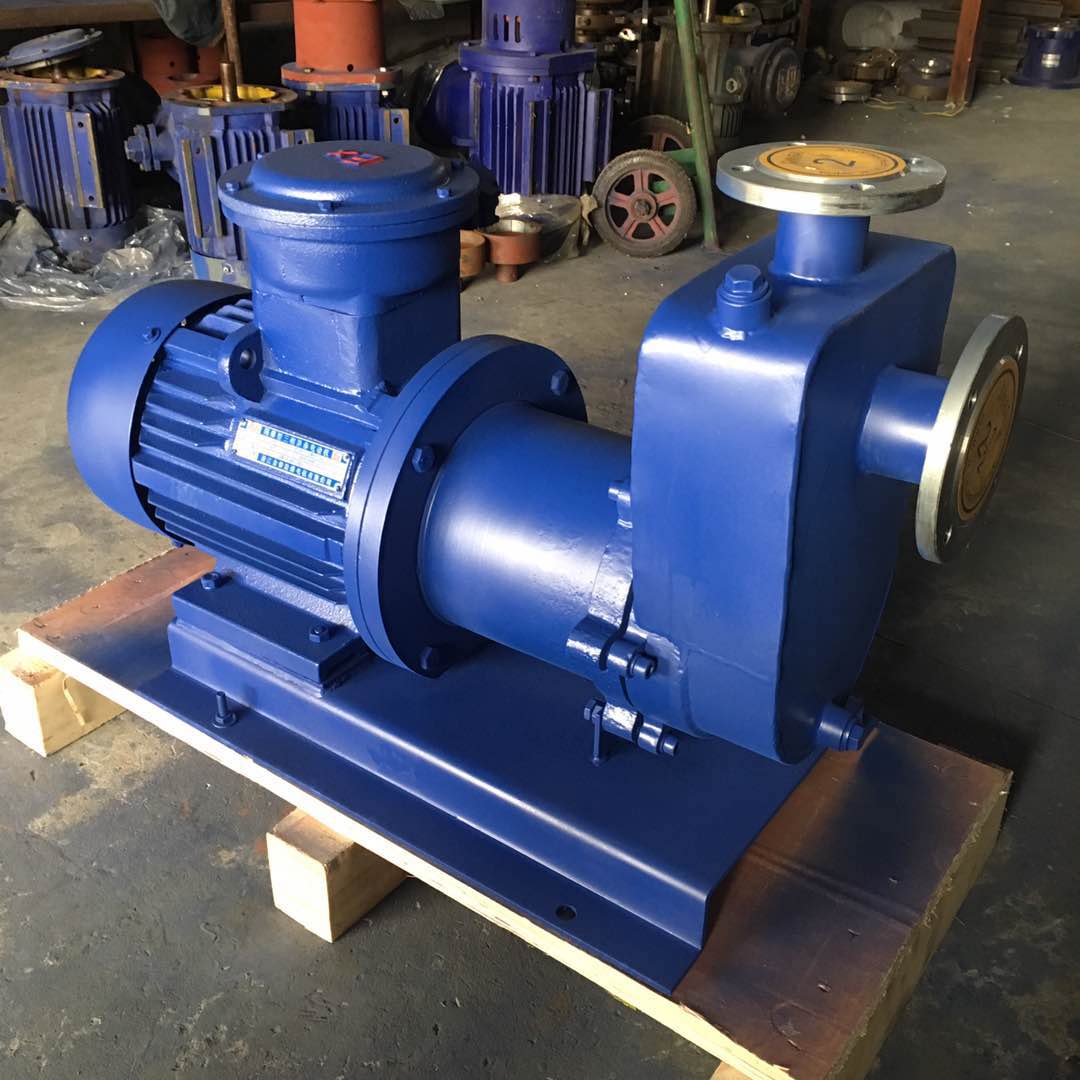

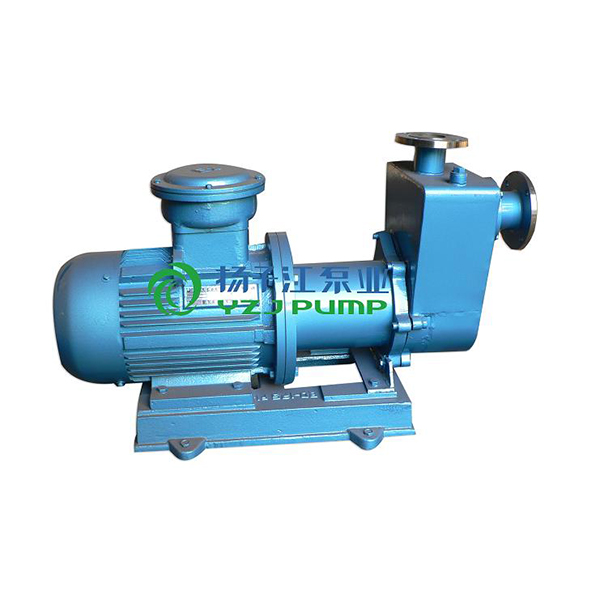

ZCQ系列不銹鋼防爆自吸式磁力泵
目錄
ZCQ型自吸式磁力泵概述
ZCQ系列自吸式磁力驅動泵，是自吸泵和磁力泵的完美組合。采用磁力耦合傳動，不存在動密封點。因此既能徹底杜絕跑、冒、滴、漏現象，又具有良好的自吸功能。其過流部件采用耐腐蝕不銹鋼、高純度工業陶瓷及填充四氟制成，具有良好的耐腐性。廣泛用于醫藥、食品、制堿、制藥、印染、涂裝等行業及易燃易爆、易揮發、有毒、有機溶劑和貴重液體的輸送。
ZCQ型自吸式磁力泵產品特點
ZCQ型自吸式磁力驅動泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驅動泵的功能，又集皂吸于一身，不需底閥和引灌水，自吸高度4米。該磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便。 適用范圍可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。
ZCQ型自吸式磁力泵工作原理

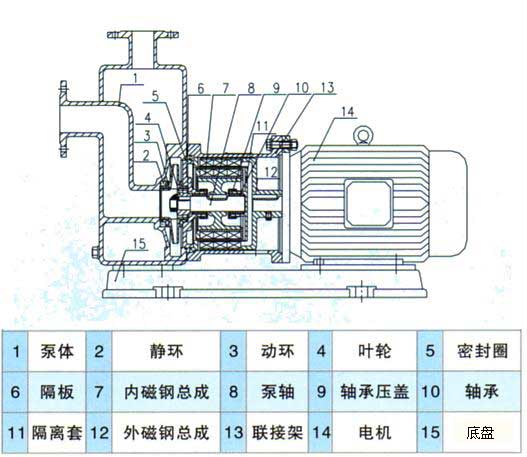

本泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見圖一。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內， 經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。

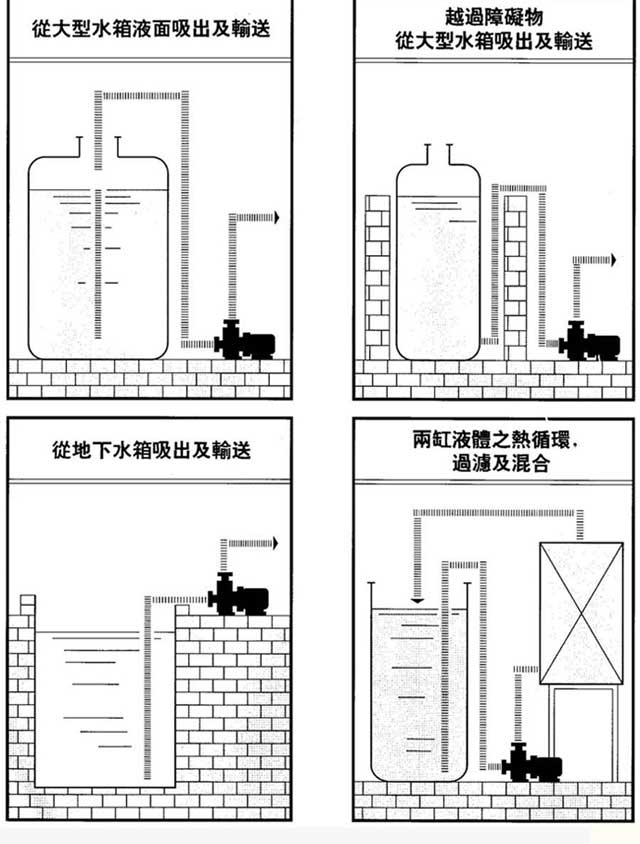

ZCQ型自吸式磁力泵裝置實例

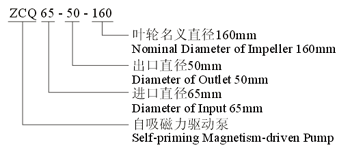

ZCQ型自吸式磁力泵型號意義

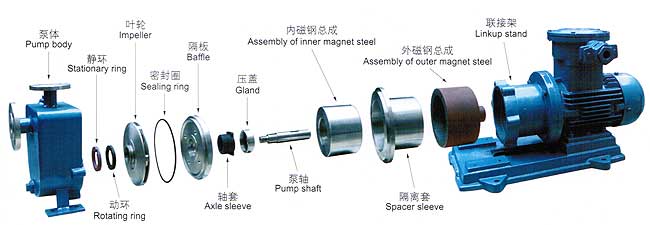

ZCQ型自吸式磁力泵結構說明
| 序號 | 零件名稱 | 材料 | 序號 | 零件名稱 | 材料 |
|
| 1 | 泵體 | 不銹鋼 | 8 | 內磁鋼總成 | 磁體組件 | |
| 2 | 止回閥 | 氟橡膠 | 9 | 隔離套 | 不銹鋼 | |
| 3 | 靜環 | 不銹鋼 | 10 | 前后止推環 | 碳化鎢 | |
| 4 | 葉輪 | 不銹鋼 | 11 | 軸承體 | 不銹鋼 | |
| 5 | 密封圈 | 聚四氟乙烯 | 12 | 泵軸 | 不銹鋼 | |
| 6 | 前后軸承 | 碳石墨 | 13 | 外磁鋼總成 | 磁體組件 | |
| 7 | 前后軸套 | 碳化鎢 | 14 | 聯接架 | 鑄鐵 |

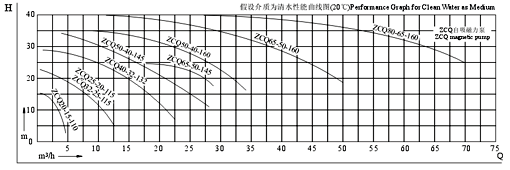

ZCQ型自吸式磁力泵性能曲線圖

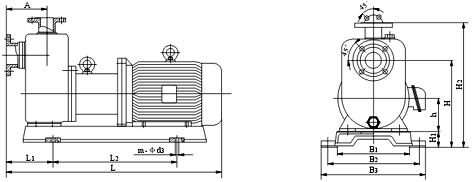

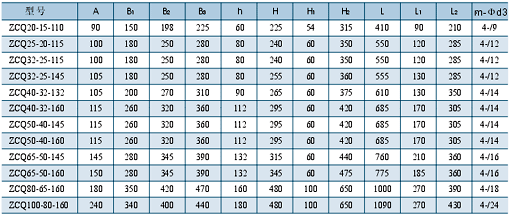

ZCQ型自吸式磁力泵外型和安裝尺寸
ZCQ型自吸式磁力泵性能參數表
| 型號 |
流量 (m3/h) |
揚程m | 轉速r/min | 軸功率Kw |
效率 η |
自吸性能 |
配帶電機功率 | ||
| 介質密度 | |||||||||
| ＜1 | ＜1.3 | ＜1.84 | |||||||
| ZCQ25-20-115 |
1.0 1.6 2.0 |
17 15 12.5 |
2900 |
0.23 0.24 0.24 |
20 27 28 |
4 |
Y/YB801-2 0.75 |
Y/YB801-2 0.75 |
Y/YB801-2 0.75 |
| ZCQ32-25-115 |
1.9 3.2 3.8 |
17 15 12.5 |
2900 |
0.40 0.45 0.43 |
22 29 30 |
4 |
Y/YB801-2 0.75 |
Y/YB801-2 0.75 |
Y/YB802-2 1.1 |
| ZCQ32-25-145 |
1.9 3.2 3.8 |
27.5 25 22 |
2900 |
0.68 0.78 0.79 |
21 28 29 |
4 |
Y/YB802-2 1.1 |
Y/YB802-2 1.1 |
Y/YB90S-2 1.5 |
| ZCQ40-32-132 |
3.8 6.3 7.5 |
25 22 19 |
2900 |
0.99 1.11 1.11 |
26 34 35 |
4 |
Y/YB802-2 1.1 |
Y/YB90S-2 1.5 |
Y/YB90L-2 2.2 |
| ZCQ40-32-160 |
3.8 6.3 7.5 |
34 32 29 |
2900 |
1.41 1.57 1.65 |
25 35 36 |
4 |
Y/YB90L-2 2.2 |
Y/YB90L-2 2.2 |
Y/YB100L-2 3.0 |
| ZCQ50-32-125 |
7.5 12.5 15 |
22 20 18 |
2900 |
1.55 1.70 1.79 |
29 40 41 |
4 |
Y/YB90L-2 2.2 |
Y/YB100L-2 3.0 |
Y/YB112M-2 4.0 |
| ZCQ50-32-160 |
7.5 12.5 15 |
34 32 29 |
2900 |
2.57 2.87 3.04 |
27 38 39 |
4 |
Y/YB100L-2 3.0 |
Y/YB112M-2 4.0 |
Y/YB32S1-2 5.5 |
| ZCQ50-32-200 |
7.5 12.5 15 |
52.5 50 48 |
2900 |
5.10 5.67 6.33 |
21 30 31 |
4 |
Y/YB32S2-2 7.5 |
Y/YB32S2-2 7.5 |
Y/YB160M1-2 11 |
| ZCQ65-50-125 |
15 25 30 |
22 20 18 |
2900 |
2.81 3.17 3.34 |
32 43 44 |
4 |
Y/YB112M-2 4.0 |
Y/YB132S1-2 5.5 |
Y/YB132S2-2 7.5 |
| ZCQ65-50-160 |
15 25 30 |
34 32 28 |
2900 |
4.63 5.31 5.45 |
30 41 42 |
4 |
Y/YB132S1-2 5.5 |
Y/YB132S2-2 7.5 |
Y/YB160M1-2 11 |
| ZCQ65-40-200 |
7.5 12.5 15 |
53 50 47 |
2900 |
8.33 9.73 10.67 |
26 35 36 |
4 |
Y/YB160M1-2 11 |
Y/YB160M2-2 15 |
Y/YB160L-2 18.5 |
| ZCQ80-65-125 |
30 50 60 |
22 20 18 |
2900 |
4.73 5.56 5.39 |
38 49 50 |
4 |
Y/YB132S1-2 5.5 |
Y/YB132S2-2 7.5 |
Y/YB160M1-2 11 |
| ZCQ80-65-160 |
30 50 60 |
34 32 28 |
2900 |
8.29 9.68 9.95 |
33 45 46 |
4 |
Y/YB160M1-2 11 |
Y/YB160M2-2 15 |
Y/YB160L-2 18.5 |
| ZCQ80-50-200 |
30 50 60 |
53 50 47 |
2900 |
12.37 14.80 16.34 |
35 |
4 |
Y/YB160L-2 18.5 |
Y/YB180M-2 22 |
Y/YB200L1-2 30 |
| ZCQ80-50-250 |
30 50 60 |
84 80 75 |
2900 |
21.45 24.76 27.23 |
32 44 45 |
4 |
Y/YB200L1-2 30 |
Y/YB220L2-2 37 |
Y/YB225M-2 45 |
| ZCQ100-80-160 |
60 100 120 |
33.5 32 27 |
2900 |
12.16 16.14 16.04 |
45 54 55 |
4 |
Y/YB160L1-2 18.5 |
Y/YB180M-2 22 |
Y/YB200L1-2 30 |
| 型號 | 口徑 | 流量 | 揚程 | 吸程 | 功率 | 轉速 | ||
| （材質：不銹鋼） | 進口 | 出口 | 升/分 | (m3/h) | (m) | (m) | (kw) | （r/min) |
| ZCQ20-12-110 | 20 | 12 | 50 | 3 | 12 | 4 | 0.37 | 2800 |
| ZCQ25-20-115 | 25 | 20 | 110 | 6.6 | 15 | 4 | 1.1 | |
| ZCQ32-25-115 | 32 | 25 | 110 | 6.6 | 15 | 4 | 1.1 | |
| ZCQ32-25-145 | 32 | 25 | 80 | 4.8 | 25 | 4 | 1.1 | |
| ZCQ40-32-132 | 40 | 32 | 180 | 10.8 | 20 | 4 | 2.2 | |
| ZCQ40-32-160 | 40 | 32 | 200 | 12 | 32 | 4 | 4 | |
| ZCQ50-40-145 | 50 | 40 | 240 | 14.4 | 25 | 4 | 4 | |
| ZCQ50-40-160 | 50 | 40 | 220 | 13.2 | 32 | 4 | 4 | |
| ZCQ65-50-145 | 65 | 50 | 280 | 16.8 | 25 | 4 | 5.5 | |
| ZCQ65-50-160 | 65 | 50 | 450 | 27 | 32 | 4 | 7.5 | |
| ZCQ80-65-160 | 80 | 65 | 850 | 51 | 32 | 4 | 15 | |
| ZCQ80-65-200 | 80 | 65 | 850 | 51 | 50 | 4 | 18.5 | |
| ZCQ100-80-160 | 100 | 80 | 1700 | 100 | 32 | 4 | 18.5 | |
| ZCQ100-80-200 | 100 | 80 | 1700 | 100 | 50 | 4 | 22 | |
ZCQ型自吸式磁力泵使用注意事項
1.因自吸泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成時空栽運轉。
2，被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3，泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
4，被輸送的介質及其溫度應在泵材允許的范圍內（詳見附表〕。金屬泵的使用溫度〈100℃；，被輸送的介質比重?1.3；介質比重〈1.3時，將影響技術性能。
5，對于輸送液為易沉淀結晶的介盾，使用后應及時清洗，排凈泵內積液。
6，自吸泵運行500小時后，應拆檢思承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1.5~2mm時，應更換軸承和軸向動環。
