JLM系列電磁隔膜式計量泵

流量范圍：0-15 lph
壓力范圍：0-10 bar
驅動方式：電磁驅動
控制方式：手動、自動控制
電機：110V, 220V, 50/60Hz,
功率：28W
防護等級: IP55

說明書下載計量泵系列實物圖標牌合格證產品視頻

下一個[JMX機械隔膜式計量泵]上一個：[GB型機械隔膜式計量泵]

特點

JLM電磁隔膜式計量泵是由微外理器控制、具有可以變沖程長度及頻率、電磁驅動的隔膜式計量泵。用于多種液體的計量輸送。電磁力驅動連桿帶動隔膜在泵頭內做往復運動，引起泵頭膛腔體積和壓力變化，壓力的變化引起單向閥的自動開啟和關閉，實現化學藥品的定量吸入和排出。泵的出口排量可以根據沖程長度調節鈕和沖程頻率選擇開關調節，沖程長度佳調節范圍20%~100%。數碼管顯示各種運行狀態和報警。

應用領域

電磁隔膜式計量泵廣泛地應用于石油、化工、電力冶金、礦山、造船、輕工、農業、民用和國防等各部門。

注意事項

1.出口高于進口，避免虹吸現象；
2.安裝環境整潔寬敞，通風良好；　　
3.泵頭與注射閥要求豎直安裝；　　
4.所附管件用手旋緊即可，請勿使用工具；螺紋處不使用生料帶；　　
5.電源電壓穩定，并且接地。

性能指標

材料

泵頭：304, 316, PVC, PVDF
膜片：PTFE
閥門：304, 316, PVC, PTFE
閥球：316, 陶瓷
密封：PVC, PTFE

工作環境

環境溫度：-30攝氏度到60攝氏度。

技術參數

型號	流量(L/H)	壓力(Bar)	功率(W)	電壓(V)	功率(W)	進出口徑
JLM0110	1	10	28	220	0-120	6
JLM0408	3.8	7.6	28	220	0-180	6
JLM0505	5	5	28	220	0-180	6
JLM0804	7.6	3.5	28	220	0-180	6
JLM1002	10	2	28	220	0-180	6
JLM1202	12	1.5	28	220	0-180	6
JLM1501	15	1	28	220	0-180	6

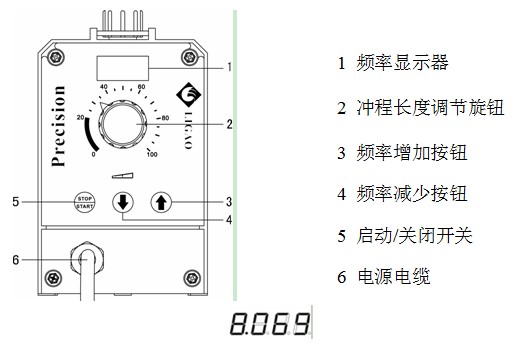

操作說明

第一位數字亮表示顯示開啟
第一位數字滅表示顯示關閉
后三位數字顯示驅動頻率
圖示2為沖程長度調節旋鈕，佳穩定范圍30% ~ 100%
圖示3、4分別為頻率增加和減少按鈕
長按為增加10次或減少10次
按一下為增加或減少1次

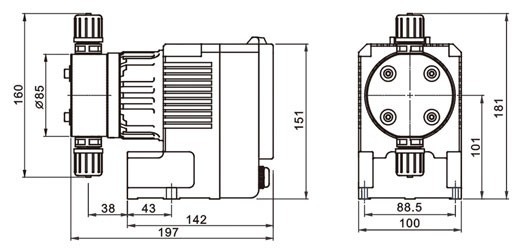

安裝尺寸

安裝說明

由于在工廠測試時可能有水殘留，如果計量的介質不能與水接觸，在開始使用前必須將水除去，可翻轉泵使泵頭轉到180度放掉存水，然后用適宜的介質從通過吸液口沖洗泵內部。
計量泵的安裝地點要方便宜人員進出、操作與維護，工作區內不要有任何妨礙操作的障礙物。
計量泵的排液端裝有截止閥時，如果關閉截止閥，計量泵運行產生的背壓可能是大允背壓的幾倍，由此可能導致排液管線破裂，為了防止這種情況的發生，建議選用一個溢流閥將大背壓限制在允許值以內。
只能使用與軟管直徑對應的卡環、軟管接頭以及規定規格的軟管，否則無法保證連接的穩固和持久。
不要減少軟管的規格！管線較長或介質粘稠時要使用橫截面大一些的管線和脈動阻尼器。

1、泵的安裝
為確保有效操作，安裝時計量泵進出口必須保持豎直。
入口管線不要太長，要使底閥懸垂在離藥桶底部大約10~30的位置。
安裝排液管線和注射閥，敞開排放時要安裝背壓閥。

2、軟管連接
在軟管上套上管接螺母。
在合適的長度將軟管端部截?cái)�，盡可能深地插入插孔。
如有必要可稍微擴大軟管的端口。
按住并旋緊管接螺母。

維護與維修

注意
電氣維修必須由合格的電工進行。
在維修前，要拔掉電源插頭或斷開電源！如有繼電器，要斷其電源！要確保在維修過程中泵的電源不會被接通。
維修時，首先要給排液管道減壓，排放并沖洗泵頭的內腔，禁止使用對泵頭有腐蝕性的液體。
如果計量的介質是危險的或未知的液體，維修前要查看計量液體的性能參數表，排空并清洗泵頭的內部。

維護
計量泵的維護，應嚴格檢查如下內容：
泵頭螺栓（連接牢固情況）。
排液管線（連接牢固情況）。
泵頭和吸液閥（連接牢固情況）。
背板上的漏液孔（有滴液表明隔膜可能破損）。
