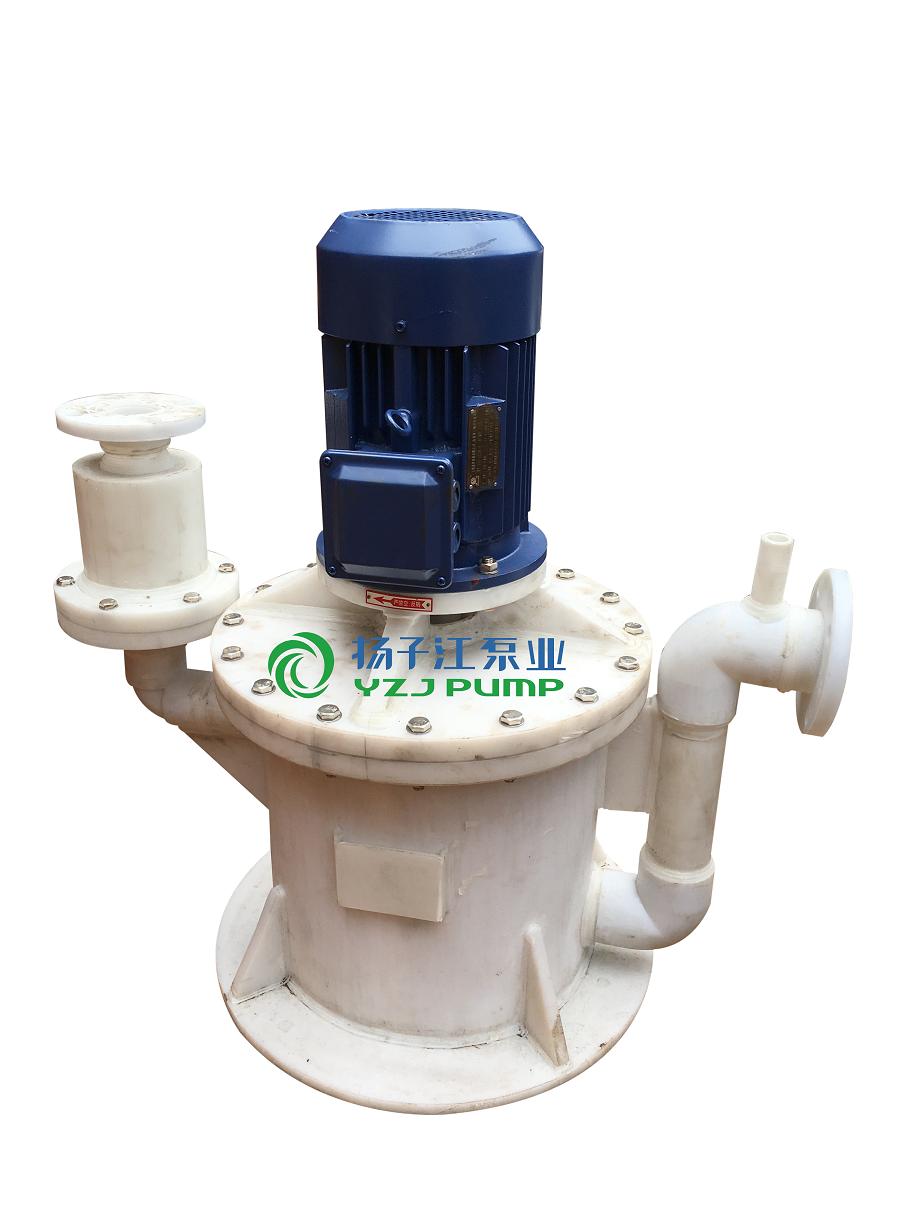

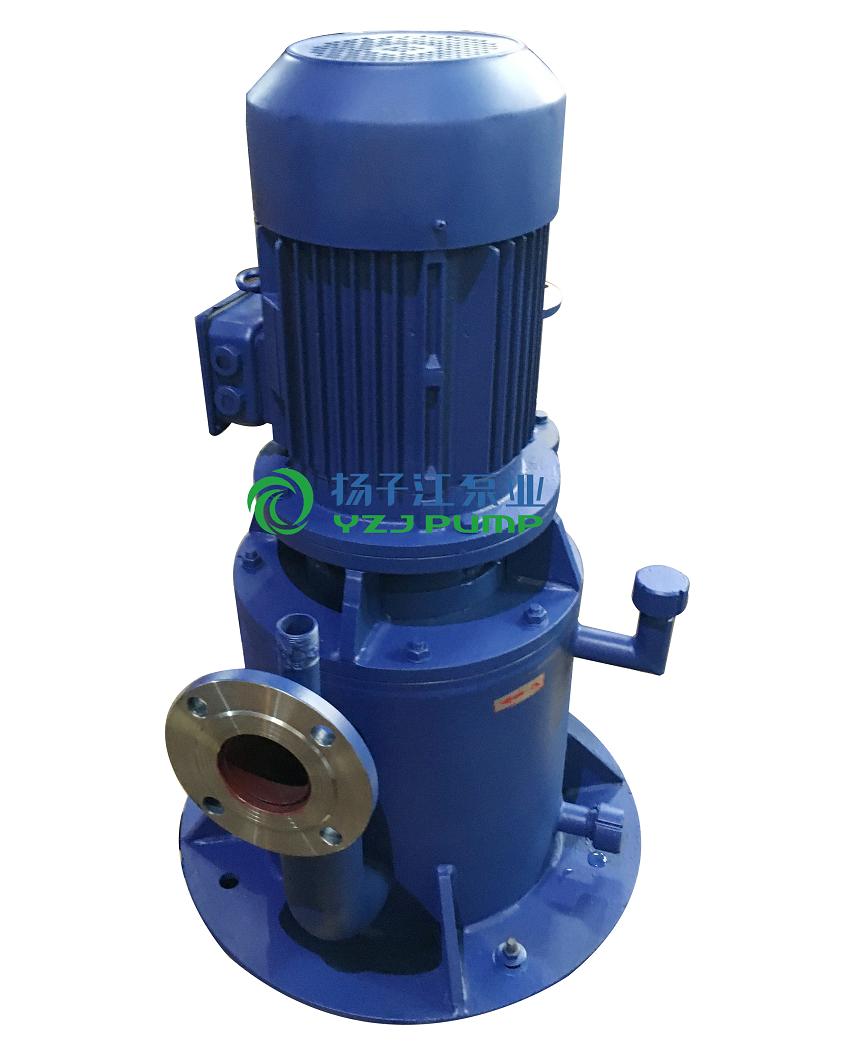

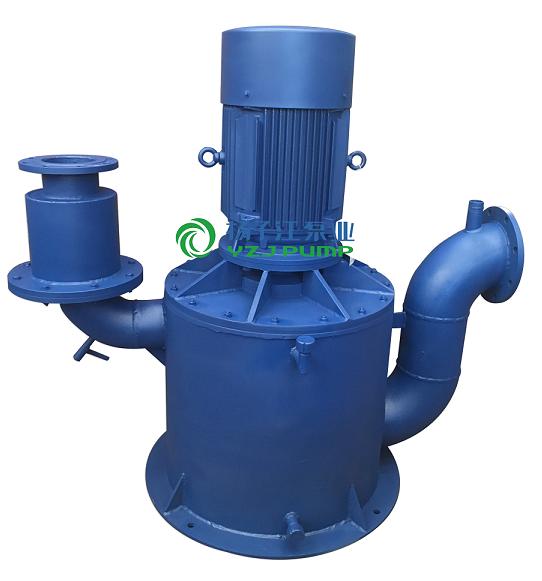

WFB型無密封自控自吸泵

具有耐溫、耐壓、耐磨等多種功能。目前生產襯四氟、氯化聚醚、超高分子聚乙烯、聚丙烯、不銹鋼、鑄鋼、生鐵等多種材質。廣泛適用于電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘選礦等行業。

說明書下載自吸泵系列實物圖標牌合格證產品視頻

下一個[FPZ型耐腐蝕自吸泵]上一個：[ZW型不銹鋼自吸排污泵|自吸污水泵|無堵塞自吸泵]

WFB型無密封自控自吸泵概述

WFB系列無密封自控自吸泵采用無泄漏V型密封總成，革除了傳統水泵的填料密封、盤根密封、機械密封，徹底制服了“跑、冒、滴、漏”，是代替原各種長軸液下泵、潛水泵、潛污泵等理想的設備。該結構泵缺點：一、停機液體沿軸方向往外泄漏，對于頻繁起動設備的場合不太適合；二、副葉輪消耗的功率太大、水泵效率低。WFB改進型結構為有密封裝置，一是提高水泵效率，二是降低電機功率，三是抑制了水泵停機泄漏現象。運動過程中密封裝置不摩擦、無磨損，使用壽命較同類產品長10倍以上。移植真空泵原理、自吸性能穩定可靠，特別是采用“電動空氣控制閥”真正實現了“一次引流，終身自吸”。效率高、振動小、噪音低、移動靈活、拆卸簡便、易于安裝、不需地腳固定，免去了長軸液下泵運輸，安裝、維修等困難。具有優越的自控功能，可與高科技領域和高度自動化系列統配套使用。

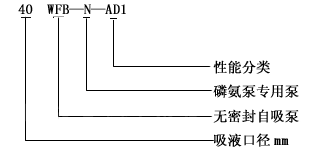

WFB型無密封自控自吸泵型號意義

WFB型無密封自控自吸泵使用范圍

WFB系列無密封自控自吸泵具有耐溫、耐壓、耐磨、“一次引流”、“終身自吸”等多種功能。目前生產襯四氟、氯化聚醚、超高分子聚乙烯、聚丙烯、不銹鋼、鑄鋼、生鐵等多種材質。WFB型無密封自控自吸泵廣泛適用于電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘選礦等行業。

WFB型無密封自控自吸泵結構說明

無密封自控自吸泵共分五種型號：1型為長方型無密封自控自吸泵，2型為圓錐型無密封自控自吸泵，3型為防爆型無密封自控自吸泵，4型為戶外型無密封自控自吸泵，5型為推車移動型無密封自控自吸泵無密封自控自吸泵流量設計從0.75—6850m3/h、揚程5m—132m、吸液口徑16—800 mm、出液口徑10—600 mm 。

WFB型無密封自控自吸泵性能參數

材質代號	型號	轉速	流量 Q	揚程	配套功率	允許吸深	吸液口徑	出液口徑	整機重量
		r/min	m3/h	M	kw	≤M	MM	MM	kg
T.G.PP.BXG	16WFB-A	2900	0.75	8	0.75	2.5	16	10	75
			1.1	6.5
			1.5	5.5
T.G.PP.BXG	32WFB-A	2900	4.5	13	1.5	3	32	25	99
			6.5	10.5
			9	8
T.G.PP.BXG	40WFB-A	2900	6.5	25	4	4	40	32	140
			8.5	23
			10	21
T.G.PP.BXG	40WFB-A1	2900	13.5	18	3	4	40	32	140
			5	15
			8	13
T.G.PP.BXG	40WFB-A2	2900	10	11	2.2	4	40	32	125
			14	8
T.G.PP.BXG	50WFB-A	2900	7.5	28	5.5	5	50	40	205
			12.5	26
			15	24.5
T.G.PP.BXG	50WFB-A1	2900	10.5	20.5	3	5	50	40	170
T.G.PP.BXG	50WFB-AD	1450	5	11	1.5	4	50	40	149
			6.3	10
			7.5	9
T.G.PP.BXG	50WFB-AD1	1450	10	6	1.5	4	50	40	149
T.G.BXG	50WFB-B	2900	10	40	11	5	50	40	215
			11	38
			15	35
T.G.PP.BXG	50WFB-B1	2900	7	33	7.5	5	50	40	205
			12	31
			15	29
T.G.PP.BXG	50WFB-B2	2900	10	26.5	4	5	50	40	185
T.G.PP.BXG	50WFB-B3	2900	5	15	2.2	4	50	40	150
			6.4	14
			7.5	12.5
T.G.BXG	50WFB-C	2900	8.5	58	15	5	50	40	240
			12	56
			15	54
T.G.BXG	50WFB-C1	2900	11	46	7.5	5	50	40	215
			10	40
T.G.PP.BXG	50WFB-CD	1450	5	19	3	4	50	40	170
			6	18
			8	17
T.G.BXG	50WFB-E	2900	7.5	82	22	5	50	40	260
			12	80
			15	75
T.G.BXG	50WFB-E1	2900	12	68	18.5	5	50	40	250
			11	62
			10	55
T.G.PP.BXG	50WFB-E2	2900	3.5	26	3	4	50	40	170
T.G.PP.BXG	65WFB-A	2900	15	27	7.5	4	65	50	260
			20	26
			25	24
T.G.PP.BXG	65WFB-A1	2900	21	20	5.5	4	65	50	260
T.G.PP.BXG	65WFB-AD	1450	7	12	3	4	65	50	200
			12	11
			15	9
T.G.BXG	65WFB-B	2900	15	41	11	5	65	50	270
			25	38
			30	36
T.G.PP.BXG	65WFB-B1	2900	20	26	7.5	5	65	50	250
T.G.PP.BXG	65WFB-BD	1450	10	16	4	5	65	50	230
			12	14
			15	13
T.G.BXG	65WFB-C	2900	15	58	18.5	5	65	50	280
			25	56
			30	52
T.G.BXG	65WFB-C1	2900	22	45	15	5	65	50	265
T.G.PP.BXG	65WFB-C2	2900	7.5	19	4	5	65	50	240
			12.5	18
			15	17
T.G.BXG	65WFB-E	2900	15	82	30	5	65	50	450
			25	80
			30	78
T.G.BXG	65WFB-E1	2900	21	64	18.5	5	65	50	340
			20	55
T.G.PP.BXG	65WFB-E2	2900	7.5	27.5	7.5	5	65	50	280
			12.5	26
			15	24.5
T.G.BXG	65WFB-F	2900	15	127	45	5	65	50	485
			25	125
			30	123
T.G.BXG	65WFB-F1	2900	18	108	45	5	65	50	485
			21.5	95
			23.5	85
T.G.BXG	65WFB-F2	2900	7.5	38	7.5	5	65	50	270
			12.5	37
			15	36
T.G.BXG	65WFB-F3	2900	10	34	5.5	5	65	50	260
			9	30
			8	26
T.G.PP.BXG	80WFB-A	2900	30	28	11	6	80	65	380
			50	26
			60	24
			70	20
T.G.PP.BXG	80WFB-AD	2900	15	11.5	4	4	80	65	305
			25	11
			30	10.5
			38	9

材質代號	型號	轉速	流量 Q	揚程	配套功率	允許吸深	吸液口徑	出液口徑	整機重量
		r/min	m3/h	M	kw	≤M	MM	MM	kg
T.G.BXG	80WFB-B	2900	40	40	15	5	80	65	395
			50	38
			60	35
			65	28
T.G.PP.BXG	80WFB-BD	1450	15	15	5.5	5	80	65	340
			25	14
			30	13
			35	11
T.G.BXG	80WFB-C	2900	30	59	22	5	80	65	460
			50	55
			60	52
T.G.BXG	80WFB-C1	2900	45	46	15	5	80	65	400
			40	38
T.G.PP.BXG	80WFB-C2	2900	15	19	7.5	5	80	65	320
			25	18
			30	17
T.G.PP.BXG	80WFB-CD	1450	21	14	5.5	5	80	65	340
			25	12
T.G.BXG	80WFB-E	2900	30	84	37	5	80	65	480
			50	80
			60	76
T.G.BXG	80WFB-E1	2900	30	60	18.5	5	80	65	400
			40	50
T.G.PP.BXG	80WFB-E2	2900	15	27	11	5	80	65	380
			25	26
			30	24
T.G.PP.BXG	80WFB-E3	2900	22	22	5.5	5	80	65	300
			20	18
T.G.BXG	80WFB-F	2900	30	128	55	5	80	65	580
			50	125
			60	120
T.G.BXG	80WFB-F1	2900	26	103	45	5	80	65	530
			30	95
			40	80
T.G.BXG	80WFB-F2	2900	15	38	11	5	80	65	380
			25	36
			30	35
T.G.BXG	80WFB-F3	2900	21	34	11	5	80	65	380
			23	30
			26	26
T.G.PP.BXG	100WFB-A	2900	60	30	18.5	5	100	80	560
			100	26
			110	22
			120	20
T.G.PP.BXG	100WFB-AD	1450	30	12	7.5	5	100	80	450
			40	11
			50	10
			60	9
T.G.BXG	100WFB-B	2900	60	40	22	5	100	80	580
			80	36
			100	32
			120	28
T.G.PP.BXG	100WFB-BD	1450	30	15	11	5	100	80	520
			40	14
			50	13
			68	11
T.G.BXG	100WFB-C	2900	45	55	37	5	100	80	630
			80	48
			100	45
T.G.BXG	100WFB-C1	2900	75	40	30	5	100	80	605
			85	35
T.G.BXG	100WFB-C2	2900	40	20	11	5	100	80	520
			50	19
			60	18
T.G.BXG	100WFB-C3	2900	40	16	7.5	5	100	80	500
			45	15
T.G.BXG	100WFB-E	2900	60	87	55	5	100	80	720
			80	80
			100	75
T.G.BXG	100WFB-E1	2900	80	60	45	5	100	80	680
			100	51
T.G.PP.BXG	100WFB-E2	2900	30	26	11	5	100	80	530
			50	25
			55	24
T.G.PP.BXG	100WFB-E3	2900	62	22	11	5	100	80	530
			58	18
T.G.BXG	100WFB-F	2900	60	133	90	5	100	80	965
			80	125
			100	120
T.G.BXG	100WFB-F1	2900	80	108	75	5	100	80	820
			90	90
			100	80
T.G.BXG	100WFB-F2	2900	30	40	15	5	100	80	550
			50	38
			60	36
T.G.PP.BXG	100WFB-F3	2900	46	23	11	5	100	80	530
			43	29
			40	26
T.G.BXG	125WFB-A	2900	100	55	55	5	125	100	900
			150	50
			180	45
T.G.BXG	125WFB-A1	2900	170	40	45	5	125	100	860
			185	30
T.G.PP.BXG	125WFB-A2	2900	70	20	15	5	125	100	720
			80	19
			100	17
T.G.PP.BXG	125WFB-AD	1450	105	16	15	5	125	100	740
			110	15

材質代號	型號	轉速	流量Q	揚程	配套功率	允許吸深	吸液口徑	出液口徑	整機重量
		r/min	m3/h	M	kw	≤M	MM	MM	kg
T.G.BXG	125WFB-B	2900	120	86	110	5	125	100	1150
			200	80
			240	72
T.G.BXG	125WFB-B1	2900	150	65	75	5	125	100	1005
			170	60
T.G.PP.BXG	125WFB-B2	2900	80	26	22	5	125	100	760
			100	25
			120	24
T.G.PP.BXG	125WFB-B3	2900	85	22	18.5	5	125	100	730
			90	20
T.G.BXG	125WFB-C	2900	160	132	160	5	125	100	1580
			180	125
			200	120
T.G.BXG	125WFB-C1	2900	180	108	110	5	125	100	1270
			190	93
			208	80
T.G.BXG	125WFB-C2	2900	80	40	30	5	125	100	790
			100	38
			120	36.5
T.G.PP.BXG	125WFB-C3	2900	92	23	18.5	5	125	100	750
			85	26
			80	29
T.G.BXG	125WFB-E	2900	70	52	37	5	125	100	820
			90	50
			110	48
T.G.BXG	125WFB-E1	2900	90	45	30	5	125	100	790
			95	40
T.G.BXG	125WFB-E2	2900	85	36	22	5	125	100	770
T.G.BXG	150WFB-A	2900	120	28	30	5	150	125	990
			185	26
			200	23.5
			240	22.5
T.G.BXG	150WFB-AD	1450	160	20	22	5	150	125	960
T.G.BXG	150WFB-B	2900	156	40	45	5	150	125	1060
			180	36
			225	30
T.G.BXG	150WFB-BD	1450	220	29	45	5	150	125	1080
			260	25
T.G.BXG	150WFB-B1	2900	160	34	37	5	150	125	1020
			180	29
			195	26
T.G.BXG	150WFB-BD1	1450	120	55	75	5	150	125	1205
			200	50
			240	45
T.G.BXG	150WFB-C	2900	180	45	55	5	150	125	1100
			190	38
T.G.BXG	150WFB-C1	2900	165	36	37	5	150	125	1020
T.G.BXG	200WFB-AD	1450	250	26.5	55	5	200	150	145
			400	25
			450	23.5
T.G.BXG	200WFB-AD1	1450	360	22	45	5	200	150	1375
T.G.BXG	200WFB-AD2	1450	330	19	37	5	200	150	1335
T.G.BXG	200WFB-BD	1450	240	42	75	5	200	150	1520
			350	37
			420	33.5
T.G.BXG	200WFB-BD1	1450	340	28.5	55	5	200	150	1415
T.G.BXG	200WFB-BD2	1450	310	25	45	5	200	150	1375
			380	18
			450	13
			520	10
T.G.BXG	200WFB-CD	1450	280	55	110	5	200	150	1790
			380	50
			420	45
T.G.BXG	200WFB-CD1	1450	360	45	90	5	200	150	1660
T.G.BXG	200WFB-CD2	1450	330	40	75	5	200	150	1520
			350	36
T.G.BXG	250WFB-AD	1450	300	26.5	55	5	250	200	1556
			380	25
			500	23.5
T.G.BXG	250WFB-AD1	1450	600	13	45	5	250	200	1450
			880	8
T.G.BXG	250WFB-AD2	1450	340	35	75	5	250	200	1660
			400	33
			450	31
T.G.BXG	250WFB-AD3	1450	500	28.5	75	5	250	200	1660
			600	22.5
			720	18
T.G.BXG	250WFB-BD	1450	350	45	90	5	250	200	1800
			380	40
			450	37
T.G.BXG	250WFB-BD1	1450	300	50	90	5	250	200	1800
			350	47
			380	45
T.G.BXG	250WFB-BD2	1450	200	57.5	90	5	250	200	1800
			260	55
			290	52.5
T.G.BXG	250WFB-BD3	1450	480	30	90	5	250	200	1800
			628	24.5
			800	20
T.G.BXG	300WFB-AD	1450	500	26.5	90	5	300	250	1880
			550	25
			600	23.5
T.G.BXG	300WFB-AD1	1450	400	42	90	5	300	250	1988
			420	35
			460	33
			500	31
T.G.BXG	300WFB-AD2	1450	750	30	132	5	300	250	2058
			960	25
			1255	18

材質代號	型號	轉速	流量 Q	揚程	配套功率	允許吸深	吸液口徑	出液口徑	整機重量
		r/min	m3/h	M	kw	≤M	MM	MM	kg
T.G.BXG	300WFB-AD3	1450	350	50	110	5	300	250	2280
			400	47.5
			450	45
T.G.BXG	300WFB-BD	1450	250	57.5	110	5	300	250	2280
			320	55
			345	52.5
T.G.BXG	300WFB-BD1	1450	678	55	200	5	300	250	2480
			780	47.5
T.G.BXG	300WFB-BD2	1450	900	30	160	5	300	250	2388
			740	40
			590	50
T.G.BXG	300WFB-BD3	1450	600	57	185	5	300	250	2400
			750	45
			850	40
			978	35
T.G.BXG	300WFB-CD	1450	860	42.5	200	5	300	250	2480
T.G.BXG	300WFB-CD1	1450	700	57.5	220	5	300	250	2508
			780	52
			890	45
T.G.BXG	350WFB-AD	1450	550	56.5	90	5	350	300	2500
			600	25
			790	23.5
T.G.BXG	350WFB-AD1	1450	580	35	145	5	350	300	2780
			690	33
			820	31
T.G.BXG	350WFB-AD2	1450	450	42.5	110	5	350	300	2630
			500	40
			550	37.5
T.G.BXG	350WFB-AD3	1450	500	50	145	5	350	300	2785
			535	47.5
			590	45
T.G.BXG	350WFB-BD	1450	306	57.5	110	5	350	300	2630
			356	55
			400	52
T.G.BXG	350WFB-BD1	1450	840	55	250	5	350	300	2785
			950	48
			1200	40
T.G.BXG	350WFB-BD2	1450	886	57.5	280	5	350	300	3088
			980	52.5
			1186	45
T.G.BXG	350WFB-BD3	1450	860	42	200	5	350	300	2508
			1050	35
			1180	32
T.G.BXG	350WFB-CD	1450	1200	35	220	5	350	300	2688
			1320	32
T.G.BXG	350WFB-CD1	1450	1156	40	250	5	350	300	2886
			1280	35
T.G.BXG	350WFB-CD2	1450	1128	45	280	5	350	300	3080
			1050	50
T.G.BXG	350WFB-CD3	1450	1000	57.5	315	5	350	300	3285
			1200	50
T.G.BXG	350WFB-ED	1450	900	30	160	5	350	300	2380
			1096	25
T.G.BXG	350WFB-ED1	1450	1140	30	200	5	350	300	2600
			1370	25
T.G.BXG	400WFB-AD	1450	1850	15	160	5	400	350	2860
			1520	18
			1450	20
T.G.BXG	400WFB-AD1	1450	1680	10	90	5	400	350	2150
T.G.BXG	400WFB-AD2	1450	1600	8	75	5	400	350	1800
T.G.BXG	400WFB-AD3	1450	2050	5	55	5	400	350	1750
T.G.BXG	400WFB-BD	1450	1700	20	185	5	400	350	2500
			2085	15
T.G.BXG	400WFB-BD1	1450	1600	22.5	200	5	400	350	2650
			2000	18
T.G.BXG	400WFB-BD2	1450	2226	20	250	5	400	350	2880
			1880	25
T.G.BXG	400WFB-BD3	1450	1700	30	280	5	400	350	2980
			2506	20
T.G.BXG	400WFB-CD	1450	2308	8	110	5	400	350	2650
T.G.BXG	400WFB-CD1	1450	1880	12	132	5	400	350	2750
T.G.BXG	400WFB-CD2	1450	2280	12	160	5	400	350	2860
T.G.BXG	400WFB-CD3	1450	1905	18	200	5	400	350	2850
T.G.BXG	450WFB-AD	1450	1650	35	315	5	450	400	3250
			2880	20
T.G.BXG	450WFB-AD1	1450	2890	5	90	5	450	400	2650
T.G.BXG	450WFB-BD	1450	2825	8	132	5	450	400	2880
T.G.BXG	450WFB-BD1	1450	2825	12	200	5	450	400	2968
T.G.BXG	600WFB-AD	1450	3400	8	160	5	600	450	3080
T.G.BXG	600WFB-BD	1450	4280	8	200	5	600	450	3080
T.G.BXG	600WFB-CD	1450	4020	5	110	5	600	450	2850
T.G.BXG	800WFB-AD	1450	4520	5	132	5	800	600	3280
			5480	5
T.G.BXG	800WFB-CD	1450	6850	5	200	5	800	600	3380
