QJ型多級高揚程大流量不銹鋼潛水泵

1、電源：三相交流電，電壓380伏，頻率50赫茲。

2、水源

(1)水溫 a:QJ型≤20℃ b: QJ型≤20℃

(2)水中含沙量(重量比)不得超過0.01%，氯離子不得超過400毫克/升。

(3)PH=6.5∽8.5

說明書下載潛水泵系列實物圖標牌合格證產品視頻

下一個[WQ型不銹鋼無堵塞污水泵]上一個：[QJ型井用潛水泵]

潛水泵產品概述

揚子江QJ型井用潛水泵是從深井中提取地下水的成套機具，廣泛應用于農田灌溉、工礦企業的供排水及高原、山區的畜用水。QJR型井用熱水潛水泵，采用特殊材質和結構，用于提取地下熱水。另外本公司根據用戶需要生產海水、礦山等特殊場合用潛水泵。該潛水泵主機由QJ型潛水泵和YQS型潛水泵機組成。潛入水下工作，具有結構緊湊、體積小、重量輕、安裝、使用、維護方便，運輸安全可靠、節約能源等優點。

潛水泵使用條件

1、電源：三相交流電，電壓380伏，頻率50赫茲。

2、水源

(1)水溫 a:QJ型≤20℃ b: QJ型≤20℃

(2)水中含沙量(重量比)不得超過0.01%，氯離子不得超過400毫克/升。

(3)PH=6.5∽8.5

潛水泵技術數據

150QJ(R)10-150

150 適用小井徑150毫米：

QJ(R) 型號特征：井用潛水電泵(熱水)

10 額定流量：10立方米/小時

150/ 額定揚程：150米

潛水泵結構特點

QJ型潛水泵由多級離心式葉輪分段串聯組成。泵級間由扁拉筋或螺栓連接，每段之間由橡膠(或銅)軸承支撐，泵的頂端沒有逆止閥。YQS型潛水電機為密閉充水式三相異步電機，繞組采用耐水連續密封結構，導軸承和推力軸承均為水潤滑軸承;電機上部安裝有防砂機構，阻止泥沙進入電機內控。

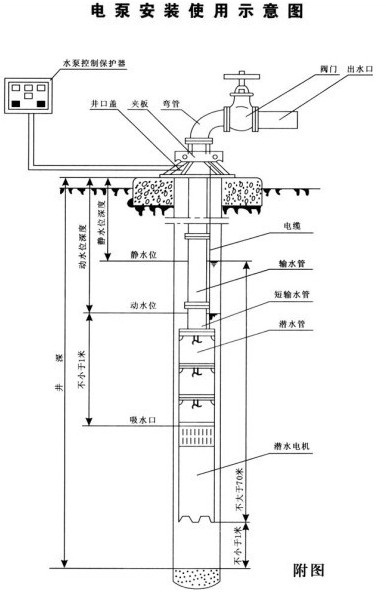

成套供應范圍

1、主機：潛水泵和潛水電機。

2、管路：輸水管、彎管、橡膠墊、安裝夾板等。

3、電纜：電纜和電纜接頭材料。

4、起動和保護裝置。

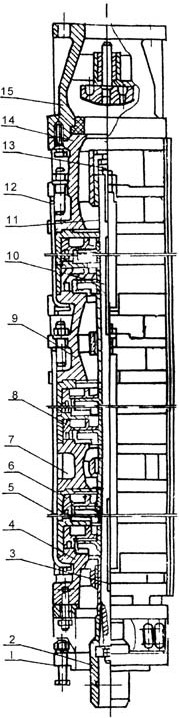

潛水泵結構圖

編號	零件名稱
1	進水節
2	聯軸器
3	鍵
4	吸入段
5	泵殼
6	導葉
7	中軸承體
8	葉輪
9	聯接段
10	泵軸
11	長軸套
12	扁拉筋
13	軸頭螺母
14	上軸承體
15	逆止閥體

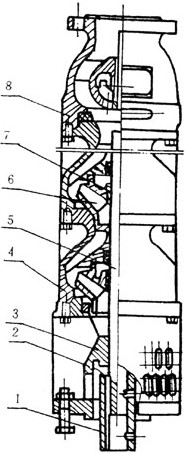

編號	零件名稱
1	聯軸器
2	鍵
3	進水節
4	導流殼
5	泵軸
6	葉輪
7	錐形套
8	逆止閥體

潛水泵結構說明

1、QJ型井用潛水泵機組由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。

2、潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼采用螺紋或螺栓聯成一體。

3、高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組破壞。

4、潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。

5、潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的壓力變化；電機繞組采用聚乙稀絕緣，尼龍護套耐用消費品水電磁線，電纜聯接方式按QJ型電纜接頭工藝，把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2~3層，外面包上2~3層防水膠布或用水膠粘結包一層橡膠帶（自行車?yán)飵В┮苑罎B水。

6、電機密閉，采用精密止口螺栓，電纜出口加膠墊進行密封。

7、電機上端有一個注水孔，有一個放氣孔，下部有一個放水孔。

8、電機下部裝有上下止推軸承，止推軸承上有溝槽用于冷卻，和它對磨的是不銹鋼推力盤，隨水泵的上下軸向力。

潛水泵用途

QJ型井用潛水泵是電機與水泵直聯潛入水中工作的提水機具,它適用于從深井提取地下水,也可用于河流、水庫、水渠等提水工程:主要用于農田灌溉及高原山區的人畜用水,亦可供城市、工廠、鐵路、礦山、工地供排水使用。

潛水泵型號意義

潛水泵技術選型參數表

序號	型號	流量(m3/h)	揚程	電機功率(KW)	額定電流A	出水管直徑	配套電纜規格
1	1OOQJ2-50/10	2	40	0.75	2.0	40	3×1.5+1×1
2	100QJ2-70/14		70	1.1	3.1		3×1.5+1×1
3	100QJ2-80/16		80	1.1	3.1		3×1.5+1×1
4	100QJ2-100/20		100	1.5	3.8		3×1.5+1×1
5	100QJ2-110/22		110	1.5	3.8		3×1.5+1×1
6	100QJ2-140/28		140	1.5	3.8		3×1.5+1×1
7	100QJ2-150/30		150	2.2	5.6		3×1.5+1×1
8	1OOOJ2-160/32		160	2.2	5.6		3×2.5+1×1.5
9	100QJ2-190/38		190	2.2	5.6		3×2.5+1×1.5
10	1OOOJ2-200/40		200	3.0	7.3		3×4+1×2.5
11	100QJ3.2-40/6	3.2	40	0.75	2.0	40	3×1.5+1×1
12	1OOOJ3.2-54/8		54	0.75	2.0		3×1.5+1×1
13	100QJ3.2.68/10		68	1.1	3.1		3×1.5+1×1
14	100QJ3.2-72/11		72	1.1	3.1		3×1.5+1×1
15	1OOQJ3.2-99/15		99	1.5	3.8		3×1.5+1×1
16	1OOQJ3.2-108/16		108	2.2	5.6		3×1.5+1×1
17	100QJ3.2-135/20		135	2.2	5.6		3×2.5+1×1.5
18	1OOQJ3.2-144/21		144	3．O	7.3		3×4+1×2.5
19	100QJ3.2-170/25		170	3.0	7.3		3×4+1×2.5
20	100QJ3.2-230/34		230	4.0	10.26		3×4+1×2.5
21	100QJ5-24/6	5	24	0.75	2.0	40	3×1.5+1×1
22	100QJ5-36/9		36	1.1	3.1		3×1.5+1×1
23	100QJ5-48/12		48	1.5	3.8		3×1.5+1×1
24	100QJ5-64/16		64	2.2	5.6		3×1.5+1×1
25	100QJ5-72/18		72	2.2	5.6		3×1.5+1×1
26	100QJ5-88/22		88	3.0	7.3		3×2.5+1×1.5
27	100QJ5-96/24		96	3.0	7.3		3×2.5+1×1.5
28	1OOQJ5-108/27		108	3.0	7.3		3×4+1×2.5
29	100QJ5-128/32		128	4.0	10.26		3×4+1×2.5
30	100QJ5-164/41		164	5.5	13.74		3×4+1×2.5
31	100QJ5-220/55		220	7.5	18.5		3×6+1×4

序號	型號	流量(m3/h)	揚程 (m)	電機功率(KW)	額定電流(A)	出水管直徑 mm	配套電纜規格
32	1OOQJ8-15/3	8	15	0.75	2.0	50	3×1.5+1×1
33	1OOQJ8-20/4		20	1.1	3.1		3×1.5+1×1
34	1OOQJ8-30/6		30	1.5	3.8		3×1.5+1×1
35	1OOQJ8-40/8		40	99	5.6		3×1.5+1×1
36	1OOQJ8-50/10		50	3.0	7.3		3×2.5+1×1.5
37	1OOOJ8-60/12		60	3．O	7.3		3×2.5+1×1.5
38	1OOQJ8-70/14		70	3.0	7.3		3×2.5+1×1.5
39	1OOQJ8-85/17		85	4.0	10.26		3×2.5+1×1.5
40	1OOQJ8-95/19		95	5.5	13.74		3×4+1×2.5
41	1OOQJ8-100/20		100	5.5	13.74		3×4+1×2.5
42	1OOQJ8-110/22		110	5.5	13.74		3×4+1×2.5
43	1OOOJ8-135/27		135	7.5	18.5		3×4+1×2.5
44	1OOQJ8-150/30		150	7.5	18.5		3×4+1×2.5
45	1OOQJ10-48/1o	10	48	2.2	5.6	50	3×1.5+1×1
46	1OOQJ10-60/13		60	3.0	7.3		3×2.5+1×1.5
47	1OOQJ10-80/17		80	4.0	10.26		3×2.5+1×1.5
48	1OOQJ10-108/22		108	5.5	13.74		3×4+1×2.5
49	1OOQJ10-130/27		130	7.5	18.5		3×4+1×2.5
50	1OOQJ15-34/10	15	34	3．O	7.3	50	3×2.5+1×1.5
51	100QJ15-52/14		52	4.0	10.26		3×2.5+1×1.5
52	1OOQJ15-58/18		58	5.5	13.74		3×4+1×2.5
53	1OOQJ15-82/24		82	7.5	18.5		3×4+1×2.5
55	150QJ5-85/12	5	85	3	7.9	50	3×4
56	150QJ5-100/14		100	3	7.9		3×4
57	150QJ5-150/21		150	4	10.26		3×4
58	150QJ5-200/28		200	5.5	13.74		3×6
59	150QJ5-250/35		250	7.5	18.5		3×6
60	150QJ5-300/42		300	9.2	22.12		3×10
61	150QJ10-50/7	10	50	3	7.9		3×4
62	150QJ10-78/11	10	78	4	10.26		3×4

序號	型號	流量(m3/h)	揚程	電機功率(KW)	額定電流(A)	出水管直徑 mm	配套電纜規格
63	150QJ10-100/14	10	100	5.5	13.74	50	3×4
64	150QJ10-128/18		128	7.5	18.5		3×6
65	150QJ10-150/21		150	7.5	18.5		3×6
66	150QJ10-178/25		178	9.2	22.12		3×6
67	150QJ10-200/28		200	11	26.28		3×10
68	150QJ10-250/35		250	13	30.87		3×10
69	150QJ10-300/42		300	15	35.62		3×16
70	150QJ20-26/4	20	26	3	7.9		3×4
71	150QJ20-33/5		33	3	7.9		3×4
72	150QJ20-39/6		39	4	10.26		3×4
73	150QJ20-46/7		46	5.5	13.74		3×4
74	150QJ20-52/8		52	5.5	13.74		3×4
75	150QJ20-59/9		59	5.5	13.74		3×4
76	150Q220-65/10		65	7.5	18.5		3×4
77	150QJ20-72/11		72	7.5	18.5		3×4
78	150QJ20-78/12		78	7.5	18.5		3×6
79	150QJ201-85/13		85	9.2	22.12		3×6
80	150QJ20-91/14		91	9.2	22.12		3×6
81	150QJ20-98/15		98	9.2	22.12		3×6
82	150QJ20-104/16		104	11	26.28		3×6
83	150QJ20-111/17		111	11	26.28		3×6
84	150QJ20-117/17		117	13	30.87		3×6
85	150QJ20-124/19		124	13	30.87		3×6
86	150QJ20-130/20		130	13	30.87		3×6
87	150QJ20-137/21		137	15	35.62		3×6
88	150QJ20-143/22		143	15	35.62		3×6
89	150QJ20-150/23		150	15	35.62		3×6
90	150QJ20-156/24		156	15	35.62		3×10
91	150Q220-163/25		163	15	35.62		3×10
92	150QJ25-24/3	25	24	3	7.9	65	3×4
93	150QJ25-32/4	25	32	4	10.3	65	3×4

序號	型號	流量(m3/h)	揚程 (m)	電機功率(KW)	額定電流(A)	出水管直徑 mm	配套電纜規格
94	150QJ25-40/5	25	40	5.5	13.7	65	3×4
95	150QJ25-48/6		48	5.5	13.7		3×4
96	150QJ25-56/7		56	7.5	18.5		3×4
97	150QJ25--64/8		64	7.5	18.5		3×4
98	150QJ25-72/9		72	9.2	18.5		3×6
99	150QJ25-80/10		80	9.2	22.1		3×6
100	150QJ25-88/11		88	11	26.3		3×6
101	150QJ25-96/12		96	11	26.3		3×6
102	150QJ25-104/13		104	13	30.9		3×6
103	150QJ25-112/14		112	13	30.9		3×6
104	150QJ25-120/15		120	15	35.6		3×6
105	150QJ25-128/16		128	15	35.6		3×6
106	150QJ25-136/17		136	18.5	44.0		3×10
107	150QJ25-144/18		144	18.5	44.0		3×10
108	150QJ25-152/19		152	18.5	44.0		3×10
109	150QJ32-18/3	32	18	3	7.9	65	3×4
110	150QJ32-24/4		24	4	10.26		3×4
111	150QJ32-30/5		30	5.5	13.74		3×4
112	150QJ32-36/6		36	5.5	13.74		3×4
113	150QJ32-42/7		42	7.5	18.5		3×6
114	150QJ32-54/9		54	9.2	22.12		3×6
115	150QJ32-66/11		66	11	26.28		3×6
116	150QJ32-72/12		72	13	30.87		3×6
117	150QJ32-84/14		84	13	30.87		3×6
118	150QJ32-90/15		90	15	35.62		3×6
119	150QJ32-96/16		96	15	35.62		3×6
120	150QJ32-108/18		108	18.5	44.0		3×10
121	150QJ50-6/1	50	6	3	7.9	80	3×4
122	150QJ50-12/2		12	4	10.26		3×4
123	150QJ50-18/3		18	5.5	13.74		3×4
124	150QJ50-24/4		24	7.5	18.5		3×6
125	150QJ50-30/5		30	9.2	22.12		3×6

序號	型號	流量(m3/h)	揚程 (m)	電機功率(KW)	額定電流(A)	出水管直徑 mm	配套電纜規格
126	150QJ501-36/6	50	36	9.2	22.12	80	3×6
127	150QJ501-42/7		42	11	26.28		3×6
128	150QJ50-48/8		48	13	30.87		3×6
129	150QJ50-54/9		54	15	35.62		3×6
130	150QJ50-60/10		60	18.5	44.0		3×6
131	150QJ50-66/11		66	18.5	44.0		3×6
132	150QJ50-72/12		72	18.5	44.0		3×10

133	200QJ20-40/3	20	40	4	10.1	50	3×4
134	200QJ20-54/4		54	5.5	13.6		3×4
135	200QJ20-67/5		67	7.5	18		3×4
136	200QJ20-81/6		81	7.5	18		3×4
137	200QJ20-93/7		93	Q9	21.7		3×6
138	200QJ20-108/8		108	11	25.8		3×6
139	200QJ20-121/9		121	13	29.8		3×6

序號	型號	流量(m3/h)	揚程 (m)	電機功率(KW)	額定電流(A)	出水管直徑 mm	配套電纜規格
140	200QJ20-133/10	20	133	15	33.9	50	3×6
141	200QJ20-148/11		148	15	33.9		3×6
142	200QJ20-175/13		175	18.5	41.6		3×10
143	200QJ20-202/15		202	22	48.2		3×16
144	200QJ20-243/18		243	25	54.5	65	3×16
145	200QJ20-270/20		270	30	65.4		3×25
146	200QJ20-297/22		297	30	65.4		3×25
147	200QJ20-338/25		338	37	79.7		3×25
148	200QJ20-350/26		350	37	79.7		3×35
149	200QJ20-363/27		363	37	79.7		3×35
150	200QJ20-400/30		400	45	96.9		3×50
151	2000J20-450/34		450	45	96.9		3×50
152	200QJ32-26/2	32	26	4	10.1	65	3×4
153	200QJ32-39/3		39	5.5	13.6		3×4
154	200QJ32-52/4		52	7.5	18		3×4
155	200QJ32-65/5		65	11	25.8		3×6
156	200QJ32-78/6		78	11	25.8		3×6
157	200QJ32-91/7		91	13	29.8		3×6
158	200QJ32-104/8		104	15	33.9		3×6
159	200QJ32-130/10		130	18.5	41.6		3×10
160	200QJ32-156/12		156	25	54.5		3×16
161	200QJ32-195/15		195	30	65.4		3×16
162	200QJ32-234/18		234	37	79.7		3×25
163	200QJ32-247/19		247	37	79.7		3×25
164	200QJ32-260/20		260	45	96.9		3×25
165	200QJ32-286/22		286	45G	96.9		3×35
167	200QJ40-26/2	40	26	5.5	13.6		3×4
168	200QJ40-39/3		39	7.5	18		3×4
169	200QJ40-52/4		52	q9	21.7		3×6
170	200QJ40-65/5		65	11	25.8		3×6
171	200QJ40-78/6		78	15	33.9		3×6
172	200QJ40-104/8		104	18.5	41.6		3×10
173	200QJ40-117/9		117	22	48.2		3×10
174	200QJ40-143/11		143	25	54.5		3×10

序號	型號	流量(m3/h)	揚程	電機功率(KW)	額定電流(A)	出水管直徑 mm	配套電纜規格
175	200QJ40-169/13	40	169	30	65.4	65	3×16
176	200QJ40-182/14		182	37	79.7		3×16
177	200QJ40-208/16		208	37G	79.7		3×25
178	200QJ40-234/18		234	45G	96.9		3×25
179	200QJ40-247/19		247	45G	96.9		3×35
180	200QJ50-13/1	50	13	4	10.1	80	3×4
181	200QJ50-26/2		26	5.5	13.6		3×4
182	200QJ50-39/3		39	9.2	21.7		3×4
183	200QJ50-52/4		52	11	25.8		3×6
184	200QJ50-65/5		65	15	33.9		3×6
185	200QJS0-78/6		78	18.5	41.6		3×6
186	200QJ50-91/7		91	22	48.2		3×10
187	200QJ50-104/8		104	25	54.5		3×10
188	200QJ50-117/9		117	30	65.4		3×10
189	200QJ50-130/1O		130	30	65.4		3×16
190	200QJ50-156/12		156	37	79.7		3×16
191	200QJ50-182/14		182	45G	96.9		3×25
192	200QJ50-195/15		195	45G	96.9		3×25
193	200QJ63-12/1	63	12	4	10.1	80	3×4
194	200QJ63-24/2		24	7.5	18		3×4
195	200QJ63-36/3		36	11	25.8		3×6
196	200QJ63-48/4		48	15	33.9		3×6
197	200QJ63-60/5		60	18.5	41.6		3×10
198	200QJ63-72/6		72	99	48.2		3×10
199	200QJ63-84/7		84	9氏	54.5		3×10
200	200QJ63-96/8		96	30	65.4		3×16
201	200QJ63-108/9		108	30	65.4		3×16
202	200QJ63-120/10		120	37	79.7		3×25
203	200QJ63-144/12		144	45	96.9		3×25
204	200QJ80-11/1	80	11	4	10.1	100	3×4
205	200QJ80-22/1		22-	7.5	18		3×4
206	200QJS0-33/3		33	11	25.8		3×6
207	200QJ80-44/4		44	15	33.9		3×6
208	200QJ80-55/5		55	18.5	41.6		3×10

序號	型號	流量(m3/h)	揚程	電機功率(KW)	額定電流(A)	出水管直徑 mm	配套電纜規格
209	200QJ80-66/6	80	66	22	48.2	100	3×10
210	200QJ801-77/7		77	30	65.4		3×16
211	200QJ80-88/8		88	37	79.7		3×16
212	2000J80-99/9		99	37	79.7		3×16
213	200QJ80-121/11		121	45	96.9		3×25
214	250QJ32-138/6	32	138	22	47.9	65	3×10
215	250QJ32-161/7		161	25	53.8		3×16
216	250QJ32-184/8		184	30	64.2		3×16
217	250QJ32-207/9		207	37	77.8		3×16
218	250QJ32-230/10		230	37	77.8		3×25
219	250QJ32-253/11		253	45	94.1		3×25
220	250QJ32-276/12		276	45	94.1		3×25
231	250QJ32-300/13		300	55G	114.3	80	3×35
232	250QJ32-322/14		322	55G	114.3		3×35
233	250QJ32-345/15		345	63G	130.9		3×50
234	250QJ32-368/16		368	63G	130.9		3×50
235	250QJ32-391/17		391	63G	130.9		3×70
236	250QJ32-414/18		414	75G	152.3		3×70
237	250QJ32-437/19		437	75G	152.3		3×70
238	250QJ32-460/20		460	75G	152.3		3×70
239	250QJ32-483/21		483	90G	182.8		3×95
240	250QJ32-506/22		506	90G	182.8		3×95
241	250QJ32-529/23		529	90G	182.8		3×95
242	250QJ32-552/24		552	90G	182.8		3×95
243	250QJ32-575/25		575	100G	203.1		3×95
244	250QJ32-598/26		598	100G	203.1		3×95
245	250QJ50-20/1	50	20	5.5	13.6	65	3×4
246	250QJ50-40/2		40	9.2	21.7		3×4
247	250QJ50-60/3		60	13	29.8		3×6
248	250QJ50-80/4		80	18.5	41.6		3×10
249	250QJ50-100/4		100	22	47.9	80	3×10
250	250QJ50-120/6		120	25	53.8		3×16
251	250QJ50-140/7		140	37	77.8		3×16

序號	型號	流量(m3/h)	揚程	電機功率(KW)	額定電流(A)	出水管直徑 mm	配套電纜規格
252	250QJ50-160/8		160	37	77.8	80	3×16
253	250QJ50-180/9		180	45	94.1		3×25
254	250QJ50-200/10		200	45	94.1		3×25
255	250QJ50-220/11		220	55G	114.3		3×35
256	250QJ50-240/12		240	55G	114.3	100	3×50
257	250QJ50-260/13		260	63G	130.9		3×50
258	250QJ50-280/14		280	63G	130.9		3×50
259	250QJ50-300/15		300	63G	130.9		3×50
260	250QJ50-320/16	50	320	75G	152.3		3×70
261	250Qj50-340/17		340	90G	182.8		3×70
262	250QJ50-360/18		360	90G	182.8		3×70
263	250QJ50-380/19		380	1OOG	203.1		3×95
264	250QJ50-400/20		400	100G	203.1		3×95
265	250QJ50-420/21		420	110G	223.4		3×95
266	250QJ50-440/22		440	110G	223.4		3×95
267	250QJ50-460/23		460	110G	223.4		3×95
268	250QJ50-480/24		480	110G	223.4		3-2×70
269	250QJ50-500/25		500	110G	223.4		3-2×70
270	250QJ80-20/1	80	20	7.5	18		3×4
271	250QJ80-40/9,		40	15	33.9		3×6
272	250QJ80-60/3		60	22	47.9		3×10
273	250QJ80-80/4		80	30	64.2		3×16
274	250QJ80-100/5		100	37	77.8		3×25
275	250QJ80-120/6		120	45	94.1		3×25
276	250QJ80-140/7		140	55	114.3		3×25
277	250QJ80-160/8		160	55	114.3		3×25
278	250QJ80-180/9		180	63	130.9		3×35
279	250QJ80-200/1o		200	75	152.3		3×50
280	250QJ80-220/11		220	90G	182.8		3×70
281	250QJ80-240/12		240	90G	182.8		3×70
282	250QJ80-260/13		260	90G	182.8		3×70

序號	型號	流量(m3/h)	揚程	電機功率(KW)	額定電流(A)	出水管直徑 mm	配套電纜規格
283	250QJ80-280/14	80	280	100G	203.1	100	3×95
284	250QJ80-300/15		300	110G	223.4		3×95
285	250QJ80-320/16		320	110G	223.4		3×95
286	250QJ100-18/1	100	18	7.5	18		3×4
287	250QJ100-36/2		36	15	33.9		3×6
288	250QJ100-54/3		54	25	53.8		3×16
289	250QJ100-72/4		72	30	64.2		3×16
290	250QJ100-108/6		108	45	94.1		3×25
291	250QJ100-126/7		126	55	114.3		3×25
292	250QJ100-144/8		144	63	130.9		3×35
293	250QJ100-162/9		162	75	152.3		3×35
294	250QJ100-198/11		198	90G	182.8		3×50
295	250QJ100-216/12		216	100G	203.1		3×70
296	250QJ100-234/13		234	110G	223.4		3×95
297	250QJ100-252/14		252	110G	233.4		3×95
298	250QJ125-16/1	125	16	9.2	21.7	125	3×4
299	250QJ1251-32/2		32	18.5	41.6		3×6
300	250QJ125-48/3		48	25	53.8		3×50
301	250QJ125-64/4		64	37	77.8		3×16
302	250QJ125-80/5		80	45	94.1		3×16
303	250QJ125-96/6		96	55	114.3		3×25
304	250QJ125-112/7		112	63	130.9		3×35
305	250QJ125-128/8		128	75	152.3		3×35
306	250QJ125-144/9		144	90G	182.8		3×35
307	250QJ125-160/10		160	90G	182.8		3×35
308	250QJ125-176/11		176	100G	203.1		3×50
309	250QJ125-192/12		192	110G	223.4		3×50
310	250QJ125-208/13		208	110G	223.4		3×70
311	250QJ140-15/1	140	15	9.2	21.7		3×6
312	250QJ140-30/2		30	18.5	41.6		3×6
313	250QJ140-45/3		45	30	64.2		3×16

序號	型號	流量(m3/h)	揚程	電機功率(KW)	額定電流(A)	出水管直徑 mm	配套電纜規格
314	250QJ140-60/4	140	60	37	77.8	125	3×16
315	250QJ140-75/5		75	45	94.1		3×16
316	250QJ140-90/6		90	55	114.3		3×25
317	250QJ140-105/7		105	63	130.9		3×35
318	250QJ140-120/8		120	75	152.3		3×35
319	250QJ140-150/10		150	90G	182.8		3×35
320	250QJ140-165/11		165	100G	203.1		3×50
321	250QJ140-180/12		180	110G	223.4		3×70
322	250QJ160-15/1	160	15	11	25.8		3×6
323	250QJ160-30/2		30	22	47.9		3×16
324	250QJ160-45/3		45	37	77.8		3×16
325	250QJ160-60/4		60	45	94.1		3×25
326	250QJ160-75/5		75	55	114.3		3×25
327	250QJ160-90/6		90	63	．130.9		3×35
328	250QJ160-105/7		105	75	152.3		3×35
329	250QJ160-120/8		120	90	182.8		3×35
330	250QJ160-135/9		135	90G	182.8		3×35
331	250QJ160-150/10		150	100G	203.1		3×50
332	300QJ200-20/1	200	20	18.5	41.6	125	3×6
333	300QJ200-40/2		40	37	77.8		3×16
334	300QJ200-60/3		60	55	114.3		3×25
335	300QJ200-80/4		80	75	152.3		3×35
336	300QJ200-100/5		100	90G	182.8		3×50
337	300QJ200-120/6		120	110G	220.8		3×50
338	300QJ200-140/7		140	125G	249.5		3×70
339	300QJ200-160/8		160	140G	277.8		3×70
340	300QJ230-20/1	230	20	22	47.9	150	3×6
340	300QJ230-40/2		40	45	94.1		3×16
342	300QJ230-60/3		60	75	154		3×25
343	300QJ230-80/4		80	90G	183.8		3×35
344	300QJ230-100/5		100	90G	183.8		3×50

序號	型號	流量(m3/h)	揚程	電機功率(KW)	額定電流(A)	出水管直徑 mm	配套電纜規格
345	300QJ250-15/1	250	15	18.5	41.6	150	3×10
346	300QJ250-30/2		30	37	77.8		3×16
347	300QJ250-24/1		24	30	64.2		3×16
348	300QJ250-48/2		48	55	114.3		3×25
349	300QJ250-72/3		72	90G	183.8		3×35
350	300QJ320-28/1	320	28	45	94.1	200	3×16
351	300QJ320-56/2		56	75	152.3		3×35
352	300QJ320-84/3		84	125G	249.5		3×50
353	350QJ250-25/1	250	25	30	64.2	150	3×25
354	350QJ250-50/2		50	63	130.9		3×35
355	350QJ250-75/3		75	90G	182.8		3×50
356	350QJ250-100/4		100	125G	249.5		3×50
357	350QJ320-30/1	320	30	45	94.1	200	3×16
358	350QJ320-60/2		60	90G	182.8		3×50
359	350QJ320-90/3		90	145	277.8		3×50
360	350QJ320-20/1		20	30	64.2		3×16
361	350QJ320-40/2		40	63	130.9		3×35
362	350QJ500-20/1	500	20	45	94.1		3×25
363	350QJ500-40/1	500	40	90G	182.8		3×50

潛水泵安裝啟動運行：

1、QJ型深井潛水泵安裝前的檢查與準備

(1)檢查水井是否符合本泵使用條件，即井徑、垂直和井壁質量以及靜水位、動水位、涌水量和水質條件等，若不符合使用條件必須采取相應措施，否則不能將泵下井。

(2)檢查供電設備及供電線路能否保證電泵正常運行。

(3)電源電壓和頻率是否符合使用條件。

(4)熟悉安裝使用說明書，對新鉆的水井必須進行洗井，清除水中泥砂后，方能安裝QJ型潛水電泵。

(5)檢查電氣線路，控制和保護裝置是否合理安全可靠。

(6)準備好各種安裝使用工具，豎立三角架和吊鏈(或其它吊裝工具)要安全、可靠、使用方便。

2、QJ型深井潛水泵安裝

(1)機泵一體卸下濾水網，然后打開注水和放氣孔螺栓往電機內腔注滿潔凈的清水，一定確保注滿，防止假滿。并檢查電機各部是否漏水。發現漏水根據部位應調正膠墊上緊螺栓。

(2)仔細檢查電纜和接頭有無碰傷或損壞，發現問題及時包孔。

(3)用500伏兆歐表測定繞阻的絕緣電阻不低于l50兆歐。

(4)安裝好保護開關和起動設備，并檢查電機內水是否灌滿然后上緊注水、放氣孔螺栓，然后上好護線板、濾水網準備安裝下井。

(5)在深井泵的出水口安裝短輸水管一節，并用夾板夾住吊起落入井中，使夾板座落井臺上。

(6)再用一付夾板夾住另一節輸水管，然后吊起降下與短輸水管法蘭相聯接。升起吊鏈拆下第一付夾板，使泵管下降井中又座落在井臺上，依次反復進行安裝，下井，直到全部裝完，后一節夾板不卸將泵固定在井口上。

(7)后放上井蓋，彎管，閘閥出水管等。

(8)每次連接法蘭時要加膠墊，對正后緊固螺釘要對角線方向同時上緊，防止歪斜漏水。

(9)電纜線要固定在輸水管法蘭上凹槽內，每節都用綁繩固定好，下井過程要小心，電纜不能當?shù)趵K使用，更不要碰傷電纜。

(10)下泵過程有卡住現象，要想法克服卡點，不能強行下泵，以免卡死。

(11)大口井等安裝泵時嚴禁人員下井。

(12)保護開關和起動設備應配有電壓、電流表、指示燈，并安裝在配電盤上，放在井臺周圍適當?shù)奈恢谩?

3.深井泵起動

(1)用500伏兆歐表測量電機繞阻對地絕緣電阻不低于5兆歐。

(2)檢查三相電源線路，電壓是否符合規定，各種儀表、保護設備及接線正確無誤后方可合閘起動。

(3)起動后觀察電流、電壓是否符合規定范圍，運轉聲音有無異常及震動現象發生，若不正常應及時找出原因處理解決。

4、QJ型深井潛水泵試轉向
為了判明正確的電機旋轉方向，應讓泵在閉閥狀態下，按兩個方向運轉。通過調換三

相電源的任意兩相，改變旋轉方向。旋轉方向不同，壓力表的讀數也不同。壓力較高的方向

就是正確的旋轉方向。也可以在閥門打開的情況下，從流量的大小來判別旋轉方向，流量較大的方向?yàn)檎_的旋轉方向。

5、QJ型深井潛水泵停機

(1)關閉開關停機，再起動須等5分鐘或更長的時間，以防電機溫升過高，停機后好切斷電源。

(2)保護開關不得停用，或用鋁絲銅絲加大保險絲的作法是錯誤的。

(3)QJ潛水泵的連續停機時間不得超過14天，否則，水中的雜質，沉淀在軸承和葉輪間隙內，甚至?xí)伦∷棉D(zhuǎn)軸。如果工作環境要求停機時間超過l 4天，應至少每1 4天開機一次，運轉5分鐘，以保證機組隨時開機使用。
