YW立式無堵塞液下污水泵
1、水泵應有專人管理與使用.并定期檢査水泵的電路和水泵工作是否正常。
2、每次使用特別是用于較稠較粘的漿液后.應將水泵放在消水中運轉數分鐘.防止泵內留下沉積物.保證水泵的淸潔。
3、在常規狀態下.泵每使用300-500小時后應加注或更換油室中機油(10-30#機油).使機械密封保持良好的潤滑狀態.提高機械密封的使用壽命。
4、葉輪和泵體之間的密封環具有密封功能.如密封環損壞將直接影響泵的性能.必要時應更換。
目錄
YW立式無堵塞液下污水泵產品概述
液下污水泵適用于企業單位廢水排放。城市污水處理廠排放系統。地鐵、地下室、人防系統排水站。醫院、賓館、高層建筑污水排放。住宅區的污水排水站。市政工程，建筑工地中稀泥漿的排放。自來水廠的給水裝置。液下污水泵養殖場污水排放及農村農田灌溉。YW液下污水泵勘探礦山及水處理設備配套。代替肩挑人擔，吸送河泥。該液下泵使用條件水溫≤ 60℃，液體PH值為4～10。
YW立式無堵塞液下污水泵特點
1、液下污水泵采用獨特的單葉片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。
2、立式液下泵機械密封采用新型硬質耐腐的碳化鎢材料，同時將密封改進為雙端面密封，使其長期處于油室內運行，可使泵安全連續運行 8000小時以上。
3、立式液下泵整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。液下污水泵密封油室內設置有高精度抗干擾漏水檢測傳感器，及定子繞組內預埋了熱敏元件，對水泵電機絕對保護。液下污水泵可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行絕對保護，提高了產品的安全性與可靠性。
4、浮球開關可以根據所需液變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
5、液下污水泵可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來極大方便，人可不必為此而進入污水坑。
5、液下污水泵能夠在全揚程范圍內使用，而保證電機不會過載。
7、有兩種不同的安裝方式，固定式自動耦合安裝系統，移動式自由安裝系統。
YW立式無堵塞液下污水泵性能參數
|
|
|||||||||
|
序號
|
型 號
|
口 徑
|
流 量(m3/h)
|
揚 程
|
轉 速(r/min)
|
功 率
|
效 率(%)
|
水泵電器控制器
|
自動耦合器配wq
|
| 1 |
25yw8-22-1.1
|
25
|
8
|
22
|
2825
|
1.1
|
38.1
|
qzd-1.1
|
/
|
| 2 |
32yw12-15-1.1
|
32
|
12
|
15
|
2825
|
1.1
|
40
|
qzd-1.1
|
/
|
| 3 |
40yw15-15-1.5
|
40
|
15
|
15
|
2840
|
1.5
|
45.1
|
qzd-1.5
|
40
|
| 4 |
40yw15-30-2.2
|
40
|
15
|
30
|
2840
|
2.2
|
18
|
qzd-2.2
|
40
|
| 5 |
50yw20-7-0.75
|
50
|
20
|
7
|
1390
|
0.75
|
54
|
qzd-0.75
|
40
|
| 6 |
50yw10-10-0.75
|
50
|
10
|
10
|
1390
|
0.75
|
56
|
qzd-0.75
|
50
|
| 7 |
50yw20-15-1.5
|
50
|
20
|
15
|
2840
|
1.5
|
55
|
qzd-1.5
|
50
|
| 8 |
50yw15-25-2.2
|
50
|
15
|
25
|
2840
|
2.2
|
56
|
qzd-2.2
|
50
|
| 9 |
50yw18-30-3
|
50
|
18
|
30
|
2880
|
3.0
|
58
|
qzd-3.0
|
50
|
| 10 |
50yw25-32-5.5
|
50
|
25
|
32
|
2900
|
5.5
|
53
|
qzd-5.5
|
50
|
| 11 |
50yw20-40-7.5
|
50
|
20
|
40
|
2900
|
7.5
|
55
|
qzd-7.5
|
50
|
| 12 |
65yw25-15-2.2
|
65
|
25
|
15
|
2840
|
2.2
|
52
|
qzd-2.2
|
50
|
| 13 |
65yw37-13-3
|
65
|
37
|
13
|
2880
|
3.0
|
55
|
qzd-3.0
|
65
|
| 14 |
65yw25-30-4
|
65
|
25
|
30
|
2890
|
4.0
|
58
|
qzd-4.0
|
65
|
| 15 |
65yw30-40-7.5
|
65
|
30
|
40
|
2900
|
7.5
|
56
|
qzd-7.5
|
65
|
| 16 |
65yw35-50-11
|
65
|
35
|
50
|
2930
|
11
|
60
|
qzd-11
|
65
|
| 17 |
65yw35-60-15
|
65
|
35
|
60
|
2930
|
15
|
63
|
qzd-15
|
65
|
| 18 |
80yw40-7-2.2
|
80
|
40
|
7
|
1420
|
2.2
|
52
|
qzd-2.2
|
65
|
| 19 |
80yw43-13-3
|
80
|
43
|
13
|
2880
|
3.0
|
50
|
qzd-3.0
|
80
|
| 20 |
80yw40-15-4
|
80
|
40
|
15
|
2890
|
4.0
|
57
|
qzd-4.0
|
80
|
| 21 |
80yw65-25-7.5
|
80
|
65
|
25
|
2900
|
7.5
|
56
|
qzd-7.5
|
80
|
| 22 |
100yw80-10-4
|
100
|
80
|
10
|
1440
|
4.0
|
62
|
qzd-4.0
|
80
|
| 23 |
100yw110-10-5.5
|
100
|
110
|
10
|
1440
|
5.5
|
66
|
qzd-5.5
|
100
|
| 24 |
100yw100-15-7.5
|
100
|
100
|
15
|
1440
|
7.5
|
67
|
qzd-7.5
|
100
|
| 25 |
100yw85-20-7.5
|
100
|
85
|
20
|
1400
|
7.5
|
68
|
qzd-7.5
|
100
|
| 26 |
100yw100-25-11
|
100
|
100
|
25
|
1460
|
11
|
65
|
jj1-11
|
100
|
| 27 |
100yw100-30-15
|
100
|
100
|
30
|
1470
|
15
|
66
|
jj1-26
|
100
|
| 28 |
100yw100-35-18.5
|
100
|
100
|
35
|
1460
|
18.5
|
65
|
jj1-18.5
|
100
|
| 29 |
125yw130-15-11
|
125
|
130
|
15
|
1460
|
11
|
62
|
jj1-11
|
100
|
| 30 |
125yw130-25-15
|
125
|
130
|
20
|
1440
|
15
|
63
|
jj1-15
|
125
|
| 31 |
150yw145-6-7.5
|
150
|
145
|
6
|
1470
|
7.5
|
63
|
qzd7.5
|
125
|
| 32 |
150yw180-15-15
|
150
|
180
|
15
|
1470
|
15
|
65
|
jj1-15
|
150
|
| 33 |
150yw180-20-18.5
|
150
|
180
|
20
|
1470
|
18.5
|
75
|
jj1-18.5
|
150
|
| 34 |
150yw180-25-22
|
150
|
180
|
25
|
1470
|
22
|
76
|
jj1-22
|
150
|
| 35 |
150yw130-30-22
|
150
|
130
|
30
|
1470
|
22
|
75
|
jj1-22
|
150
|
| 36 |
150yw180-30-30
|
150
|
180
|
30
|
970
|
30
|
73
|
jj1-30
|
150
|
| 37 |
150yw200-30-37
|
150
|
200
|
30
|
970
|
37
|
70
|
jj1-37
|
150
|
| 38 |
200yw300-7-11
|
200
|
300
|
7
|
1470
|
11
|
73
|
jj1-11
|
150
|
| 39 |
200yw250-11-15
|
200
|
250
|
11
|
1470
|
15
|
74
|
jj1-15
|
200
|
| 40 |
200yw400-10-22
|
200
|
400
|
10
|
1470
|
22
|
76
|
jj1-22
|
200
|
| 41 |
200yw400-13-30
|
200
|
400
|
13
|
1470
|
30
|
73
|
jj1-30
|
200
|
| 42 |
200yw250-11-15
|
200
|
250
|
15
|
1470
|
18.5
|
72
|
jj1-18.5
|
200
|
| 43 |
200yw300-15-22
|
200
|
300
|
15
|
1470
|
22
|
73
|
jj1-22
|
200
|
| 44 |
200yw250-22-30
|
200
|
250
|
22
|
1470
|
30
|
71
|
jj1-30
|
200
|
| 45 |
200yw350-25-37
|
200
|
350
|
25
|
1470
|
37
|
75
|
jj1-37
|
200
|
| 46 |
200yw400-30-55
|
200
|
400
|
30
|
1480
|
55
|
70
|
jj1-55
|
200
|
| 47 |
250yw600-9-30
|
250
|
600
|
9
|
980
|
30
|
74
|
jj1-30
|
250
|
| 48 |
250yw600-12-37
|
250
|
600
|
12
|
1480
|
37
|
78
|
jj1-37
|
250
|
| 49 |
250yw600-15-45
|
250
|
600
|
15
|
1480
|
45
|
75
|
jj1-45
|
250
|
| 50 |
250yw600-20-55
|
250
|
600
|
20
|
1480
|
55
|
73
|
jj1-55
|
250
|
| 51 |
250yw600-25-75
|
250
|
600
|
25
|
1480
|
75
|
73
|
jj1-75
|
250
|
| 52 |
300yw800-12-45
|
300
|
800
|
12
|
1480
|
45
|
76
|
jj1-45
|
300
|
| 53 |
300yw500-15-45
|
300
|
500
|
15
|
980
|
45
|
70
|
jj1-45
|
300
|
| 54 |
300yw800-15-55
|
300
|
800
|
15
|
980
|
55
|
73
|
jj1-55
|
300
|
| 55 |
300yw600-20-55
|
300
|
600
|
20
|
980
|
55
|
75
|
jj1-55
|
300
|
| 56 |
300yw800-20-75
|
300
|
800
|
20
|
980
|
75
|
78
|
jj1-75
|
300
|
| 57 |
300yw950-20-90
|
300
|
950
|
20
|
980
|
90
|
80
|
jj1-90
|
300
|
| 58 |
300yw1000-25-110
|
300
|
1000
|
25
|
980
|
110
|
82
|
jj1-110
|
300
|
| 59 |
300yw1100-10-55
|
300
|
1100
|
10
|
980
|
55
|
84.5
|
jj1-55
|
300
|
| 60 |
350yw1500-15-90
|
350
|
1500
|
15
|
980
|
90
|
83.1
|
jj1-90
|
350
|
| 61 |
350yw1200-18-90
|
350
|
1200
|
18
|
980
|
90
|
83.2
|
jj1-90
|
350
|
| 62 |
350yw1100-28-132
|
350
|
1100
|
28
|
740
|
132
|
78.5
|
jj1-132
|
350
|
| 63 |
350yw1000-36-160
|
350
|
1000
|
36
|
740
|
160
|
82.1
|
jj1-160
|
350
|

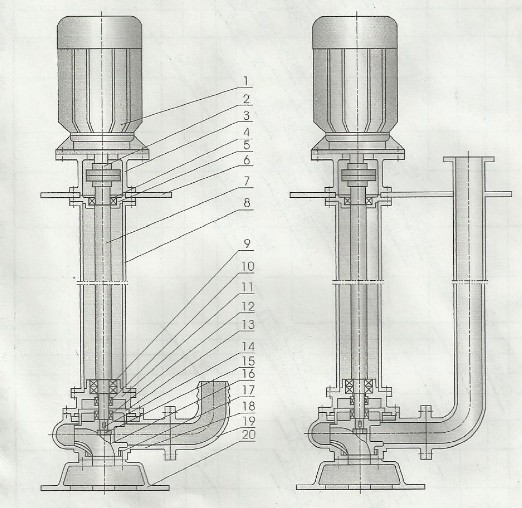

YW立式無堵塞液下污水泵結構圖
1、電機；2、聯軸器；3、電機座；4、上軸承；5、上軸承座；6、安裝盤；7、加長軸；8、支撐管；9、下軸承；10、上機械密封；11、油室；12、機械密封；13、后蓋板；14、鍵；15、葉輪螺母；16、葉輪；17、密封環；18、泵體；19、出水管；20、底盤
YW立式無堵塞液下污水泵注意事項
1.泵使用前應仔細檢査泵和電機有無損傷.檢査緊固件緊固情況。
2.盤動泵檢査有無磨擦聲.同時檢査泵軸與電機軸同心度.兩聯軸節外圓偏差數不超過0.5mm
3.接泵出液口之管路.應另設支架.不允許將其重量加于泵體上。
4.水泵在無特殊情況必須配備全自動水泵控制柜.切勿直接掛電網或使用閘刀開關來接通電流.確保水泵正常運行.
5.不得將水泵長期處于低揚程狀態下運行(一般使用揚程不得低于額定揚程的60%).好能控制在建議使用揚程范圍以內.以防水泵因超載燒壞電機
YW立式無堵塞液下污水泵維護保養
1.水泵應有專人管理與使用.并定期檢査水泵的電路和水泵工作是否正常。
2.每次使用特別是用于較稠較粘的漿液后.應將水泵放在消水中運轉數分鐘.防止泵內留下沉積物.保證水泵的淸潔。
3.在常規狀態下.泵每使用300-500小時后應加注或更換油室中機油(10-30#機油).使機械密封保持良好的潤滑狀態.提高機械密封的使用壽命。
4.葉輪和泵體之間的密封環具有密封功能.如密封環損壞將直接影響泵的性能.必要時應更換。
