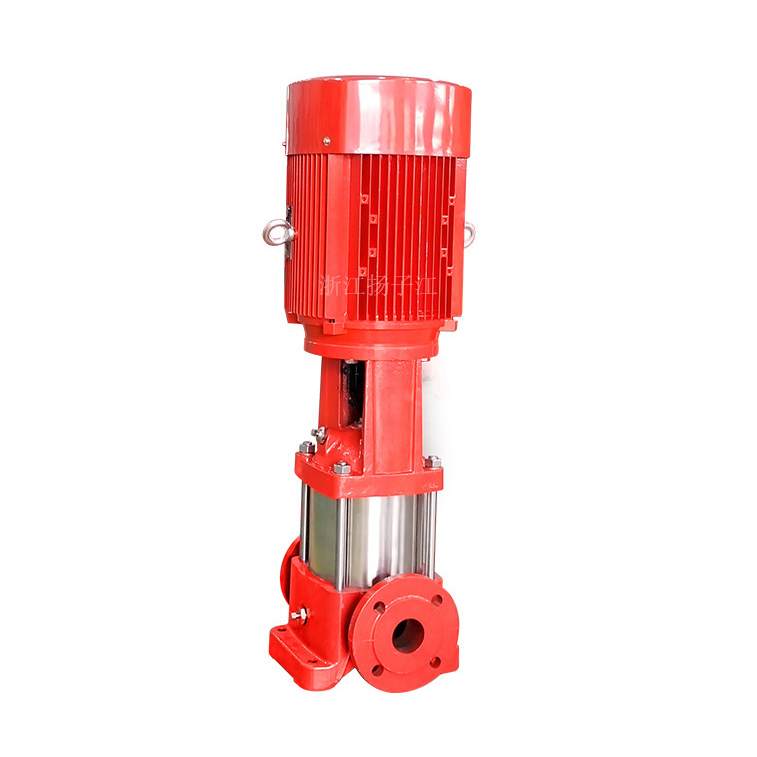

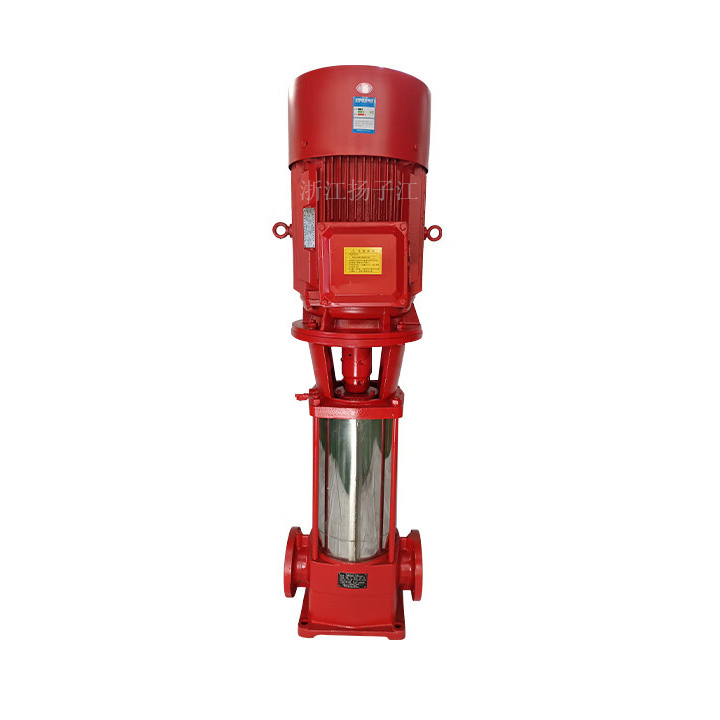

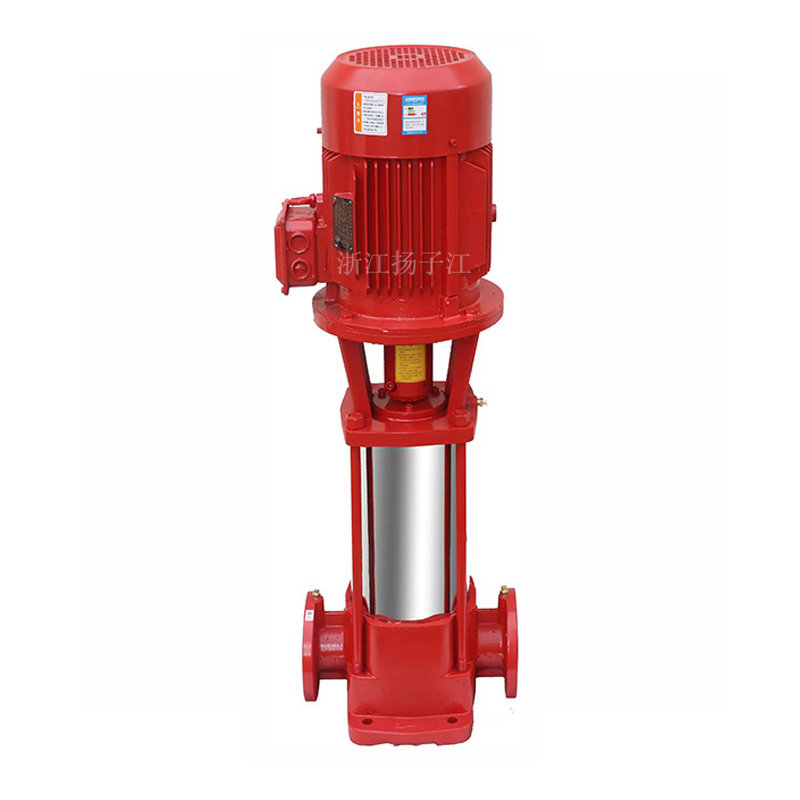

XBD(I)型消防穩壓泵
XBD-L型消防泵主要用于消防系統管道增壓送水,也可適用于工業和城市給排水、高層建筑奪壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。
目錄
XBD(I)型消防穩壓泵產品概述
XBD(I)型消防穩壓泵系立式多級消防泵，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于消防系統增壓送水，也可用于廠礦給排水。輸送液體的流量范圍為5～80L/S，壓力范圍為0.2～2.25Mpa，配套功率范圍為1.5～200KW，口徑范圍為φ50～φ200m。
XBD(I)型消防泵具有節能、占地面積小、安裝方便、性能穩定等特點。外套用1Cr18Ni9Ti優質不銹鋼,軸封用耐磨機械密封,無泄漏,使用壽命長。泵以水力平衡解決軸向力,因而泵運轉平穩,低噪音,安裝條件優于XBD-DL固定多級消防泵可以簡便安裝于任一段水平管路中間。
XBD(I)型消防穩壓泵產品特點
1、多級消防泵機構緊湊、體積小、外形美觀，其立式機構決定安裝面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。
2、多級消防泵吸入口和吐出口均水平方向，簡化了管路的連接。
3、可根據需要，吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。
4、多級消防泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具有的。
5、多級消防泵轉子具有較小的繞度，運行平穩、振動小、噪音低、使用壽命長。
XBD(I)型消防穩壓泵產品用途
XBD-L型消防泵主要用于消防系統管道增壓送水,也可適用于工業和城市給排水、高層建筑奪壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。

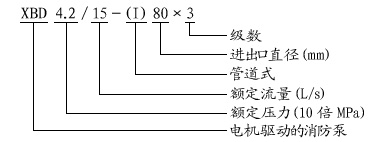

XBD(I)型消防穩壓泵型號意義
XBD(I)型消防穩壓泵性能參數表
|
型號
|
流量
Q （L/S） |
壓力
P （MPa) |
轉速
n (r/min) |
效率
η （%） |
功率
N （KW） |
必需汽蝕余量
（NPSH）r (m) |
|
XBD2.0/5-50L
|
4
5 6 |
0.22 |
1450
|
48
52 50 |
2.2
|
3.2
|
|
XBD3.0/5-50L
|
4
5 6 |
0.33 |
1450
|
48
52 50 |
3
|
3.2
|
|
XBD4.0/5-50L
|
4
5 6 |
0.44
0.40 0.32 |
1450
|
48
52 50 |
4
|
3.2
|
|
XBD5.0/5-50L
|
4
5 6 |
0.55
0.50 0.40 |
1450
|
48
52 50 |
5.5
|
3.2
|
|
XBD6.0/5-50L
|
4
5 6 |
0.66
0.60 0.48 |
1450
|
48
52 50 |
5.5
|
3.2
|
|
XBD7.0/5-50L
|
4
5 6 |
0.77
0.70 0.56 |
1450
|
48
52 50 |
7.5
|
3.2
|
|
XBD8.0/5-50L
|
4
5 6 |
0.88
0.80 0.64 |
1450
|
48
52 50 |
3.2
|
|
|
XBD9.0/5-50L
|
4
5 6 |
0.99
0.90 0.72 |
1450
|
48
52 50 |
11
|
3.2
|
|
XBD10.0/5-50L
|
4
5 6 |
1.10
1.00 0.80 |
1450
|
48
52 50 |
11
|
3.2
|
|
XBD2.8/10-65L
|
8 |
0.32
0.28 0.24 |
1450
|
54
60 58 |
5.5
|
3.2
|
|
XBD4.2/10-65L
|
8
10 12 |
0.48
0.42 0.36 |
1450
|
54
60 58 |
7.5
|
3.2
|
|
XBD5.6/10-65L
|
8
10 12 |
0.64
0.56 0.48 |
1450
|
54
60 58 |
11
|
3.2
|
|
XBD7.0/10-65L
|
8
10 12 |
0.80
0.70 0.60 |
1450
|
54
60 58 |
15
|
3.2
|
|
XBD8.4/10-65L
|
8
10 12 |
0.96
0.84 0.72 |
1450
|
54
60 58 |
15
|
3.2
|
|
XBD9.8/10-65L
|
8
10 12 |
1.12
0.98 0.84 |
1450
|
54
60 58 |
18.5
|
3.2
|
|
XBD11.2/10-65L
|
8
10 12 |
1.28
1.12 0.96 |
1450
|
54
60 58 |
22
|
3.2
|
|
8
10 12 |
1.44
1.26 1.08 |
1450
|
54
60 58 |
22
|
3.2
|
|
|
XBD14.0/10-65L
|
8
10 12 |
1.60
1.40 1.20 |
1450
|
54
60 58 |
30
|
3.2
|
|
XBD3.8/15-80L
|
12
15 18 |
0.40
0.38 0.36 |
1450
|
62
70 66 |
11
|
3.5
|
|
XBD5.7/15-80L
|
12
15 18 |
0.60
0.57 0.54 |
1450
|
62
70 66 |
15
|
3.5
|
|
XBD7.6/15-80L
|
12
15 18 |
0.80
0.76 0.72 |
1450
|
62
70 66 |
22
|
3.5
|
|
XBD9.5/15-80L
|
12
15 18 |
1.00
0.95 0.90 |
1450
|
62
70 66 |
30
|
3.5
|
|
XBD11.4/15-80L
|
12
15 18 |
1.20
1.14 1.08 |
1450
|
62
70 66 |
30
|
3.5
|
|
XBD13.3/15-80L
|
12
15 18 |
1.40
1.33 1.26 |
1450
|
62
70 66 |
37
|
3.5
|
|
XBD15.2/15-80L
|
12
15 18 |
1.60
1.52 1.44 |
1450
|
62
70 66 |
45
|
3.5
|
|
XBD17.1/15-80L
|
12
15 18 |
1.80
1.71 1.62 |
1450
|
62
70 66 |
45
|
3.5
|
|
XBD19.0/15-80L
|
12
15 18 |
2.00
1.90 1.80 |
1450
|
62
70 66 |
55
|
3.5
|
|
XBD3.8/25-100L
|
15
25 32 |
0.42
0.38 0.34 |
1450
|
65
72 70 |
18.5
|
3.5
|
|
XBD5.7/25-100L
|
15
25 32 |
0.63
0.57 0.54 |
1450
|
65
72 70 |
30
|
3.5
|
|
XBD7.6/25-100L
|
15
25 32 |
0.84
0.76 0.68 |
1450
|
65
72 70 |
37
|
3.5
|
|
XBD9.5/25-100L
|
15
25 32 |
1.05
0.95 0.85 |
1450
|
65
72 70 |
45
|
3.5
|
|
XBD11.4/25-100L
|
15
25 32 |
1.26
1.14 1.02 |
1450
|
65
72 70 |
55
|
3.5
|
|
XBD13.3/25-100L
|
15
25 32 |
1.47
1.33 1.19 |
1450
|
65
72 70 |
75
|
3.5
|
|
XBD15.2/25-100L
|
15
25 32 |
1.68
1.52 1.36 |
1450
|
65
72 70 |
75
|
3.5
|
|
XBD17.1/25-100L
|
15
25 32 |
1.89
1.71 1.53 |
1450
|
65
72 70 |
90
|
3.5
|
|
XBD19.0/25-100L
|
15
25 32 |
2.10
1.90 1.70 |
1450
|
65
72 70 |
90
|
3.5
|
|
XBD4.0/40-150L
|
30
40 50 |
0.44
0.40 0.36 |
1450
|
75
80 77 |
30
|
3.5
|
|
XBD6.0/40-150L
|
30
40 50 |
0.66
0.60 0.54 |
1450
|
75
80 77 |
37
|
3.5
|
|
XBD8.0/40-150L
|
30
40 50 |
0.88
0.80 0.72 |
1450
|
75
80 77 |
45
|
3.5
|
|
XBD10.0/40-150L
|
30
40 50 |
1.10
1.00 0.90 |
1450
|
75
80 77 |
55
|
3.5
|
|
XBD12.0/40-150L
|
30
40 50 |
1.32
1.20 1.08 |
1450
|
75
80 77 |
75
|
3.5
|
|
XBD14.0/40-150L
|
30
40 50 |
1.54
1.40 1.26 |
1450
|
75
80 77 |
75
|
3.5
|
|
XBD16.0/40-150L
|
30
40 50 |
1.76
1.60 1.44 |
1450
|
75
80 77 |
90
|
3.5
|
|
XBD5.0/45-150L
|
32
45 55 |
0.54
0.50 0.44 |
1450
|
72
76 73 |
37
|
4.0
|
|
XBD7.5/45-150L
|
32
45 55 |
0.87
0.75 0.66 |
1450
|
72
76 73 |
55
|
4.0
|
|
XBD10.0/45-150L
|
32
45 55 |
1.08
1.00 0.8 |
1450
|
72
76 73 |
75
|
4.0
|
|
XBD12.5/45-150L
|
32
45 55 |
1.35
1.25 1.10 |
1450
|
72
76 73 |
90
|
4.0
|
|
XBD15.0/45-150L
|
32
45 55 |
1.62
1.50 1.32 |
1450
|
72
76 73 |
110
|
4.0
|
|
XBD17.5/45-150L
|
32
45 55 |
1.89
1.75 1.54 |
1450
|
72
76 73 |
132
|
4.0
|
|
XBD20.0/45-150L
|
32
45 55 |
2.16
2.00 1.76 |
1450
|
72
76 73 |
132
|
4.0
|
|
XBD22.5/45-150L
|
32
45 55 |
2.43
2.25 1.98 |
1450
|
72
76 73 |
160
|
4.0
|
|
XBD6.0/75-200L
|
50
75 90 |
0.66
0.60 0.54 |
1450
|
72
84 86 |
90
|
4.5
|
|
XBD9.0/75-200L
|
50
75 90 |
0.99
0.90 0.81 |
1450
|
72
84 86 |
110
|
4.5
|
|
XBD12.0/75-200L
|
50
75 90 |
1.32
1.20 1.08 |
1450
|
72
84 86 |
132
|
4.5
|
|
XBD15.0/75-200L
|
50
75 90 |
1.65
1.50 1.35 |
1450
|
72
84 86 |
160
|
4.5
|
|
XBD18.0/75-200L
|
50
75 90 |
1.98
1.80 1.62 |
1450
|
72
84 86 |
200
|
4.5
|
|
XBD4.0/80-200L
|
60
80 100 |
0.45
0.40 0.36 |
1450
|
70
79 77 |
55
|
5.0
|
|
XBD6.0/80-200L
|
60
80 100 |
0.68
0.60 0.54 |
1450
|
70
79 77 |
75
|
5.0
|
|
XBD8.0/80-200L
|
60
80 100 |
0.90
0.80 0.72 |
1450
|
70
79 77 |
110
|
5.0
|
|
XBD10.0/80-200L
|
60
80 100 |
1.12
1.00 0.90 |
1450
|
70
79 77 |
132
|
5.0
|
|
XBD12.0/80-200L
|
60
80 100 |
1.35
1.20 1.08 |
1450
|
70
79 77 |
160
|
5.0
|
|
XBD14.0/80-200L
|
60
80 100 |
1.58
1.40 1.26 |
1450
|
70
79 77 |
160
|
5.0
|
|
XBD16.0/80-200L
|
60
80 100 |
1.80
1.60 1.44S |
1450
|
70
79 77 |
200
|
5.0
|
