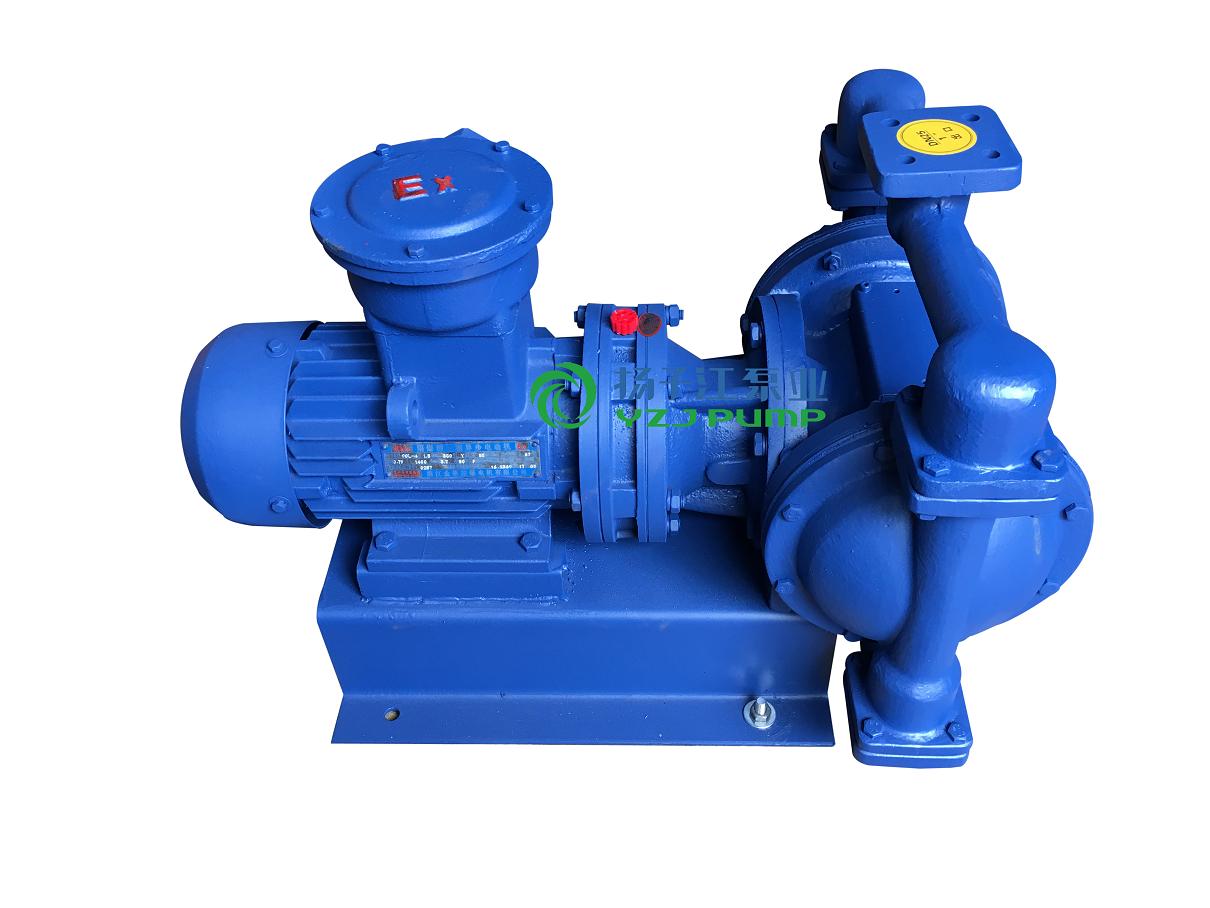

電動隔膜泵產品概述

DBY型電動隔膜泵是一種新型的泵類,近年來,由于在隔膜材質上取得了突破性的進展,國際上越來越多的工業化國家采用此種型式的泵,取代部份離心泵、螺桿泵,來應用于石化、陶瓷、冶金等行業,產品設計均參考美國ABEL公司樣機,該泵適用于低壓,即出口壓力≤3kgf/cm2的場合.

電動隔膜泵主要用途

⑴各種劇毒、易燃、易揮發液體。

⑵各種強酸、強堿、強腐蝕液體。

⑶可輸送較高溫度的介質150℃。

⑷作為各種壓濾機前級送壓裝置。

⑸熱水回收及循環。

⑹油罐車、油庫、油品裝卸。

⑺泵吸泡菜果醬、土豆泥、巧克力等。

⑻泵吸油漆、樹膠、顏料粘合劑。

⑼各種瓷器軸漿水泥灌漿灰漿泥漿。

⑽各種橡膠漿乳膠、有機溶劑、填料。

⑾用泵為油輪駁船清倉吸取倉內污水及剩油。

⑿啤酒花及發酵粉稀漿、糖漿、糖密。

⒀泵吸礦井、坑道、隧道、下水道中污水、沉淀物。

⒁各種特殊介質的吸送。

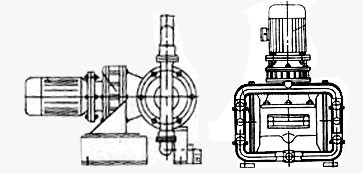

電動隔膜泵結構簡圖

電動隔膜泵技術參數

流量：0-20m3/h；

揚程：30m；

功率：0.37-4kw；

轉速：1450r/min；

口徑：10-100mm；

溫度：-15-+150℃；

自吸高度：5-7m。

電動隔膜泵型號意義

DBY–40

DBY -電動隔膜泵；

40 -進出口直徑

電動隔膜泵性能參數表

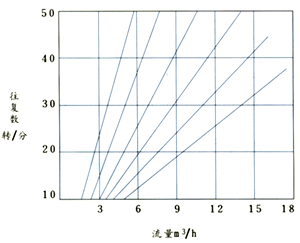

電動隔膜泵特性曲線圖

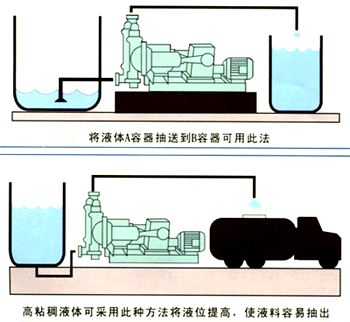

電動隔膜泵安裝和使用方法

電動隔膜泵工作原理

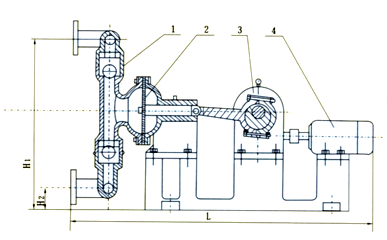

電動隔膜泵電機（4）通過減速箱（3）帶動左右兩端柱塞上面的隔膜（2）一前一后往復運動。

在左右兩個泵腔內，裝有上下四個單向球閥(1)隔膜的運動，造成工作腔內的容積的改變，迫使四個單向球閥交替地開啟和關閉，從而將液體不斷地吸入和排出。

安裝尺寸表和尺寸圖

正確選用隔膜

本隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的，用戶訂貨時須注明輸送介質的性質，以便出廠時配備不同隔膜，一般隔膜有下列幾種： 1.丁晴隔膜；主要用于耐油場合。 2.氯丁橡膠5031#本單位特制，主要用于耐丙酮及各種酸類、堿類。 3.氟橡膠6021#本單位特制，主要用于高溫150℃：，耐甲笨耐腐蝕。但價格比其它隔膜高。 4.食品橡膠，專用于食品飲料的輸送。

隔膜片的選擇

注意事項

1.泵出口嚴禁安裝閥門，如必需裝閥門；要在出口安裝安全閥門，工作壓力不得超過4公斤，以免造成損失。

2.應及時加油，保持潤滑系統正常運轉。

3.泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。

4.被輸送的介質及其溫度應在泵材允許范圍內。

5.對于輸送液體為易沉淀結晶的介質時，使用后應及時清洗排凈泵內積物，以免再開時損壞。

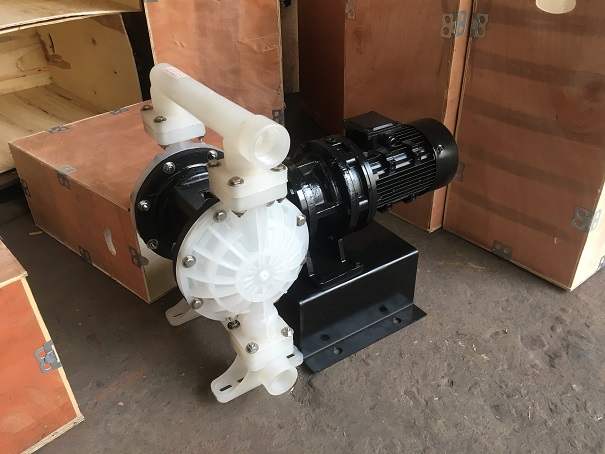

DBY-40工程塑料電動隔膜泵
