反沖洗污水提升泵站系統工作原理圖
時間：2014/9/22 來源：浙江揚子江泵業有限公司
污水提升設備，是在城市用地日益緊張的前提下，城市的不斷擴張和建設，迫使人們不斷地向地下發展，隨之而來的建筑物的污水排放也成為困擾人們生活的巨大問題，原有的地下建筑物污水排放設施由于技術落后、設備陳舊、不但故障率高，而且還要有專人定期進行清掏，對設備進行維修，也會給地下建筑物的設備造成極大的污染，因此，原有的設備早已不能適應人們?nèi)找姘l(fā)展需求。
污水提升泵站,衛生間專用污水提升器，該系列設備實現了污水的密閉排放，解決了地下建筑污水排放時的二次污染，采用污水和雜物分離技術，使得整個設備在運行過程中，實現了免清掏，同時該系列設備還有維修率低的優點，設備是現代社會消除地下建筑物污水排放二次環境污染的佳選擇。
設備特點
1、不堵塞：由于采用了雜物和污水分離的技術，水泵葉輪不接觸雜物，避免了泵的堵塞。
2、污水無倒灌：由于進水管采用雙止位閥，增強了防止污水倒流的可靠性。
3、污水箱內無污物沉積：采用了箱底部旋流沖選，避免了污物的沉積。
4、水位檢測可靠：水位檢測控制靈敏，保證了水泵自動啟停的可靠性；根據現場實際情況，以及用戶的需求，可以在水位檢測裝置上加裝自動調溫設施，以免水位檢測裝置內部液體受溫度的影響發生凝固的現象。
5、無污染：污水實現密閉儲存和排放，污水不會外溢，無臭味，凈化了周圍環境。
6、免清掏：污水和雜物實現分離，外排時一起排出，真正實現免清掏。
7、提高建筑利用率：該系列產品占地面積小，節省地下室空間。
8、自動化控制運行：使用PLC自動控制技術的引入，可實現自動運行，故障報警提示等功能。
9、可自動殺菌消毒：根據用戶不同場合的需求，可以進行自動殺菌消毒處理，達標后排放。
適合領域
·各類建筑物地下室的污水排放；
·地下室廚房及衛生間的污水排放；
·地鐵車站、地下通道的污水排放；
·人防工程改建后的污水排放；
·市區中、小型無人操作污水輸送泵站；
·地下商場、餐飲、浴池等服務場所的污水排放；
·各類衛生機構污水排放的殺菌消毒處理和達標排放。

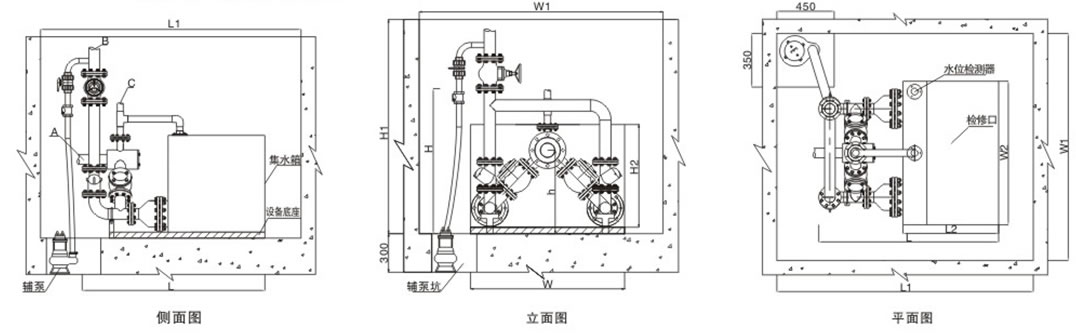

安裝示意圖

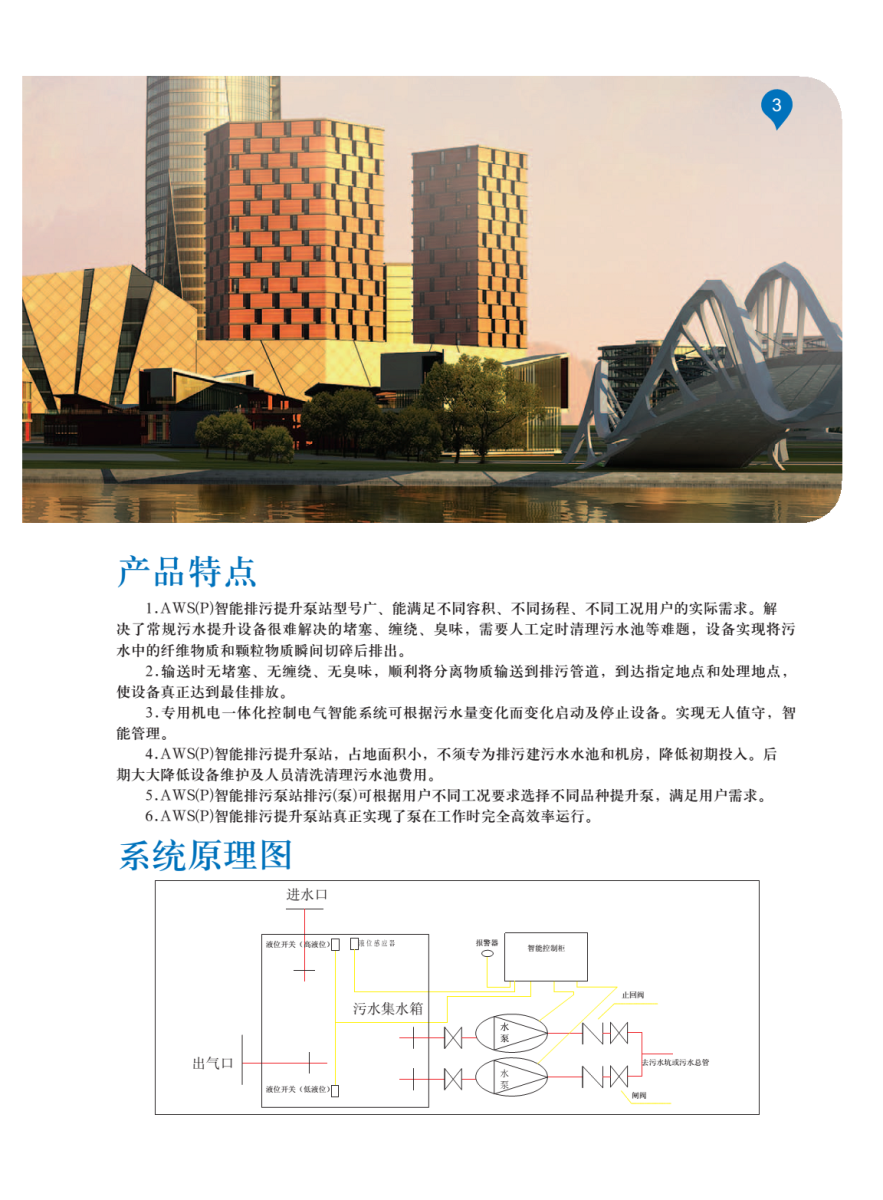

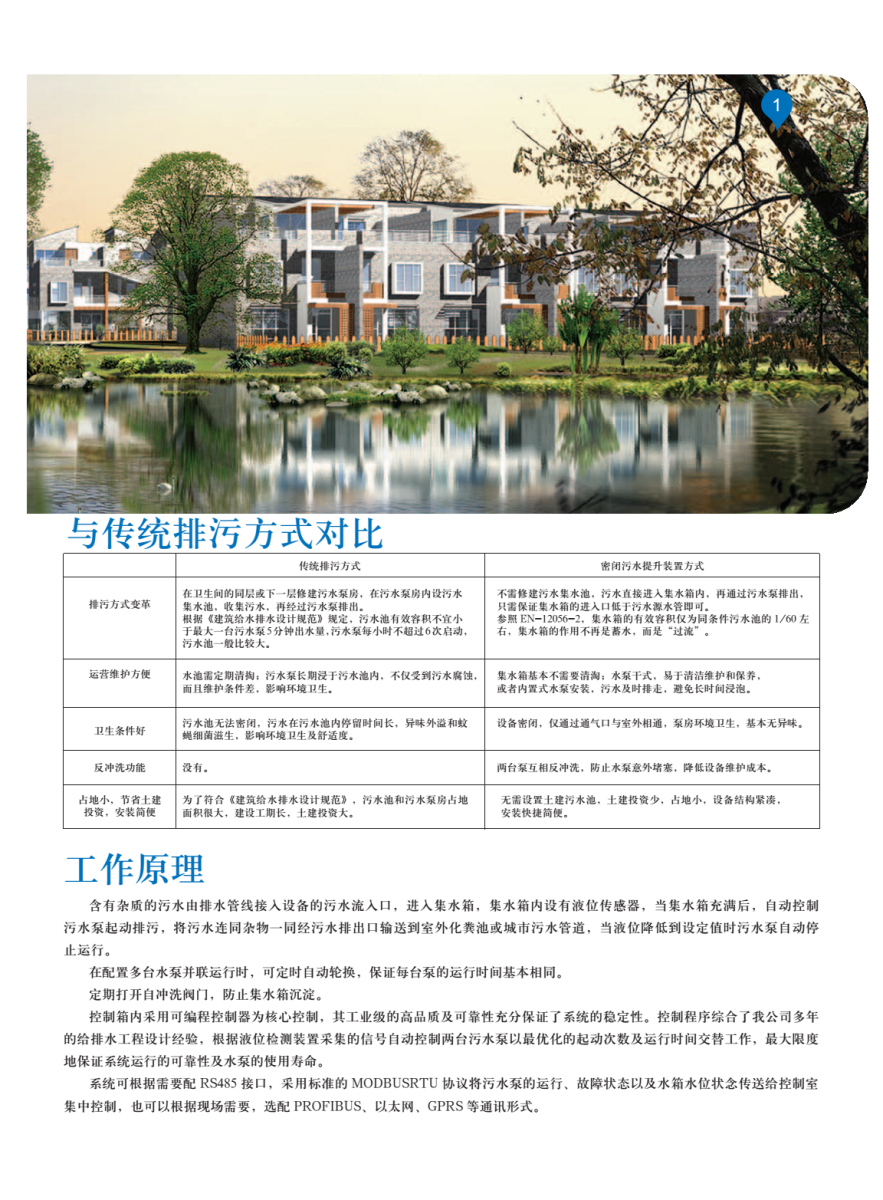

工作原理
1、污水進入分水器FSQ，由分水器FSQ分配后進入-止回閥Z1、Z2-雜物分離器F1、F2，污水中的雜物在雜物分離器中過濾分離暫存在F1、F2內，被過濾后的污水進入儲水箱CS內；
2、當CS內污水達到設定高度時，自動控制系統啟動污水泵M1排除水箱中的污水，利用排除污水的壓力將暫存在F1中的雜物沖出，經Z3排放至污水管道，此時污水的排除壓力會將Z1關閉；
3、當M1和Z1管道系統工作時，M2停止，污水通過Z2管道流入水箱，并通過F2分離雜物；
4、當水箱中污水降到設定水位時，M1自動停止工作；
5、當水箱中的水位再次達到設定高度時，自動控制系統啟動污水泵M2排除水箱中污水，利用排出的污水壓力將暫存在F2中的雜物沖出，經Z4排放至污水管道，此時污水的壓力將Z2關閉，當儲水箱水位降到設定水位下限時，M2自動關閉，停止工作；
6、自動控制系統使M1、M2交替運行，重復進行上述工作；
7、在雙泵設備中有兩套獨立的雜物分離器，因此兩臺水泵在全自動控制下交替運行時，不會影響污水繼續流入，地下室用水設施可連續正常使用； 污水提升器,JYPW污水提升泵站,衛生間專用污水提升器。
8、當污水需要進行殺菌處理時，該設備可加裝一套自動投藥和攪拌裝置，實現自動對污水殺菌消毒處理，使污水達標排放。
設備分類（雙泵式）
對于地下室面積較大，又作為公共場所使用，如地下商鋪、餐廳、停車場以及地鐵站等綜合性建筑物地下室污水排放，應考慮選用雙泵排污設備。該系列設備在全自動控制下，實現雙泵交替工作，互為備用，而且在一個泵運行時，不影響污水的繼續流入。
多泵式：
對于在短時間集中排放污水場合，如洗浴中心、游泳館、過街地下通道等，可考慮選用多泵式設備，因多泵設備儲存污水容量較大，瞬間可以接納大量污水，實現連續不斷的外排污水，滿足大量污水排放及時的需求。
內置式
當?shù)叵率颐娣e狹小，并且地下室可能還有其它污水產生時，建議使用水泵內置式安裝設備
1）、設備坑內安裝：放符合設備的同層需排水時，必須安裝在預留的設備坑內
2）、同層地面安裝：放置設備的同層沒有污水產生時，只需要排出上層產生污水時，應 在地面上預制設備基座，然后將設備安裝在基座上，現場沒有條件時也可以直接將設備安裝在同層地面上。
·外置式
當?shù)叵率颐娣e足夠大時，并且地面無其他積水產生時，可選用水泵外置式的設備，將設備直接固定在底層的地面即可。
輔助水泵的配置
當設備安裝在設備坑內時，設備應配置一臺輔助水泵，目的是為了便于排出意外產生的積水，輔助水泵安裝在設備旁邊的預制集水槽內。
主要參數表:
|
序 號 |
設備型號 | 流量 | 揚程 | 主泵功率 | 輔泵功率 | 設備外形尺寸 | 預留設備坑尺寸 | 接管參數 | |||||||
| m3/h | m | Kw | Kw | L | W | H | L1 | W1 | H1 | h(mm) | A | B | C | ||
| 1 | PW-10-0.75-N2 | 10 | 10 | 0.75 | 0.75 | 1500 | 1200 | 1200 | 2100 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 2 | PW-15-1.1-N2 | 15 | 8 | 1.1 | 0.75 | 1500 | 1200 | 1200 | 2100 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 3 | PW-15-1.5-N2 | 15 | 15 | 1.5 | 0.75 | 1500 | 1200 | 1200 | 2100 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 4 | PW-15-2.2-N2 | 15 | 20 | 2.2 | 0.75 | 1500 | 1200 | 1200 | 2100 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 5 | PW15-3.0-N2 | 15 | 30 | 3.0 | 0.75 | 1500 | 1200 | 1200 | 2100 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 6 | PW20-1.5-N2 | 20 | 12 | 1.5 | 0.75 | 1500 | 1200 | 1200 | 2100 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 7 | PW-20-2.2-N2 | 20 | 16 | 2.2 | 0.75 | 1500 | 1200 | 1200 | 2100 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 8 | PW20-3.0-N2 | 20 | 20 | 3.0 | 0.75 | 1500 | 1200 | 1200 | 2100 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 9 | PW-20-4.0-N2 | 20 | 25 | 4.0 | 0.75 | 1500 | 1200 | 1200 | 2100 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 10 | PW-25-2.2-N2 | 25 | 15 | 2.2 | 0.75 | 1500 | 1200 | 1200 | 2100 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 11 | PW-25-3.0-N2 | 25 | 20 | 3.0 | 0.75 | 1500 | 1200 | 1200 | 2100 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 12 | PW-25-4.0-N2 | 25 | 28 | 4.0 | 0.75 | 1500 | 1200 | 1200 | 2100 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 13 | PW-25-5.5-N2 | 25 | 32 | 5.5 | 0.75 | 1500 | 1200 | 1200 | 2100 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 14 | PW-25-7.5-N2 | 25 | 40 | 7.5 | 0.75 | 1500 | 1200 | 1200 | 2100 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 15 | PW-30-2.2-N2 | 30 | 10 | 2.2 | 0.75 | 1500 | 1200 | 1200 | 2100 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 16 | PW-30-3.0-N2 | 30 | 15 | 3.0 | 0.75 | 1500 | 1200 | 1200 | 2100 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 17 | PW-30-4.0-N2 | 30 | 22 | 4.0 | 0.75 | 1500 | 1200 | 1200 | 2100 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 18 | PW-30-5.5-N2 | 30 | 30 | 5.5 | 0.75 | 1500 | 1200 | 1200 | 2100 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 19 | PW-30-7.5-N2 | 30 | 35 | 7.5 | 0.75 | 1500 | 1200 | 1200 | 2100 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 20 | PW-35-3.0-N2 | 35 | 12 | 3.0 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 21 | PW-35-4.0-N2 | 35 | 20 | 4.0 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 22 | PW-35-5.5-N2 | 35 | 25 | 5.5 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 23 | PW-35-7.5-N2 | 35 | 30 | 7.5 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1500 | 800 | DN100 | DN80 | DN50 |
| 24 | PW-40-3.0-N2 | 40 | 10 | 3.0 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1500 | 800 | DN150 | DN100 | DN50 |
| 25 | PW-40-4.0-N2 | 40 | 15 | 4.0 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1500 | 800 | DN150 | DN100 | DN50 |
| 26 | PW-40-5.5-N2 | 40 | 22 | 5.5 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1500 | 800 | DN150 | DN100 | DN50 |
| 27 | PW-40-7.5-N2 | 40 | 30 | 7.5 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1500 | 900 | DN150 | DN100 | DN50 |
| 28 | PW-45-3.0-N2 | 45 | 10 | 3.0 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1500 | 900 | DN150 | DN100 | DN50 |
| 29 | PW-45-4.0-N2 | 45 | 16 | 4.0 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1500 | 900 | DN150 | DN100 | DN50 |
| 30 | PW-45-5.5-N2 | 45 | 22 | 5.5 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1500 | 900 | DN150 | DN100 | DN50 |
| 31 | PW-45-7.5-N2 | 45 | 30 | 7.5 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1500 | 900 | DN150 | DN100 | DN50 |
| 32 | PW-50-3.0-N2 | 50 | 9 | 3.0 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1500 | 900 | DN150 | DN100 | DN50 |
| 33 | PW-50-4.0-N2 | 50 | 15 | 4.0 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1500 | 900 | DN150 | DN100 | DN50 |
| 34 | PW-50-5.5-N2 | 50 | 20 | 5.5 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1500 | 900 | DN150 | DN100 | DN50 |
| 35 | PW-50-7.5-N2 | 50 | 25 | 7.5 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1500 | 900 | DN150 | DN100 | DN50 |
| 36 | PW-55-3.0-N2 | 55 | 9 | 3.0 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1600 | 900 | DN150 | DN100 | DN50 |
| 37 | PW-55-4.0-N2 | 55 | 15 | 4.0 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1600 | 900 | DN150 | DN100 | DN50 |
| 38 | PW-55-5.5-N2 | 55 | 18 | 5.5 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1600 | 900 | DN150 | DN100 | DN50 |
| 39 | PW-55-7.5-N2 | 55 | 23 | 7.5 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1600 | 900 | DN150 | DN100 | DN50 |
| 40 | PW-60-3.0-N2 | 60 | 9 | 3.0 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1600 | 900 | DN150 | DN100 | DN50 |
| 41 | PW-60-4.0-N2 | 60 | 12 | 4.0 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1600 | 900 | DN150 | DN100 | DN50 |
| 42 | PW-60-5.5-N2 | 60 | 16 | 5.5 | 0.75 | 1750 | 1200 | 1300 | 2300 | 1800 | 1600 | 900 | DN150 | DN100 | DN50 |
| 43 | PW-60-7.5-N2 | 60 | 22 | 7.5 | 0.75 | 1750 | 1200 | 1300 | 2300 | 2000 | 1600 | 900 | DN150 | DN100 | DN50 |
| 44 | PW-65-4.0-N2 | 65 | 10 | 4.0 | 0.75 | 1750 | 1400 | 1300 | 2300 | 2000 | 1600 | 900 | DN150 | DN100 | DN50 |
| 45 | PW-65-5.5-N2 | 65 | 15 | 5.5 | 0.75 | 1750 | 1400 | 1300 | 2300 | 2000 | 1600 | 900 | DN150 | DN100 | DN50 |
| 46 | PW-65-7.5-N2 | 65 | 20 | 7.5 | 0.75 | 1750 | 1400 | 1300 | 2300 | 2000 | 1600 | 900 | DN150 | DN100 | DN50 |
| 47 | PW-70-4.0-N2 | 70 | 9 | 4.0 | 0.75 | 1750 | 1400 | 1300 | 2300 | 2000 | 1600 | 900 | DN150 | DN100 | DN50 |
| 48 | PW-70-5.5-N2 | 70 | 14 | 5.5 | 0.75 | 1750 | 1400 | 1300 | 2300 | 2000 | 1600 | 900 | DN150 | DN100 | DN50 |
| 49 | PW-70-7.5-N2 | 70 | 18 | 7.5 | 0.75 | 1750 | 1400 | 1300 | 2300 | 2000 | 1600 | 900 | DN150 | DN100 | DN50 |
| 50 | PW-80-4.0-N2 | 80 | 7 | 4.0 | 0.75 | 1750 | 1400 | 1300 | 2300 | 2000 | 1600 | 900 | DN150 | DN100 | DN50 |
| 51 | PW-80-5.5-N2 | 80 | 12 | 5.5 | 0.75 | 1750 | 1400 | 1300 | 2300 | 2000 | 1600 | 900 | DN150 | DN100 | DN50 |
| 52 | PW-80-7.5-N2 | 80 | 16 | 7.5 | 0.75 | 1750 | 1400 | 1300 | 2300 | 2000 | 1600 | 900 | DN150 | DN100 | DN50 |
