YBK3煤礦井下用隔爆型三相異步電動機煤安證
時間：2021/8/30 來源：浙江揚子江泵業有限公司
YBK3防爆電機介紹及標準YBK3防爆電機全稱：YBK3煤礦井下用隔爆型三相異步電動機，是在YBK2防爆電機的基礎上結合當前國內先進的電磁技術研制而成，該電機具有高效、節能、壽命長、性能好、噪音低、防爆結構先進，起動性能優良、外形美觀、可靠性高、防震、運行不產生火花、使用維護方便等優點。YBK3防爆電機效率指標符合GB18613-2012《中小型三相異步電動機能效限定值及能效等級》電動機能效2級指標，并與IEC60034-30的IE3連結同等。
本系列電動機符合 GB755-2008《旋轉電機定額和性能》、企業標準Q/320206JLAB88-2010《YBK3系列煤礦并下用隔爆硯三相異步電動機技術條件(機座號H100-355)》。其防爆性能符合BG3836.1-2010《爆炸性環境第1部分:設備通用要求》和GB3826.2-2010《爆炸性環境第2部分:由隔爆外殼"d"保護的設備》、也符合MT451一l995《煤礦用隔爆型低壓三相異步電動機安全性 能通用技術規范》的規定，制成隔爆科ExdI適用于煤礦井下爆炸性氣體環境的危險場所。也符合IEC79-1，BS4683和EN50018的規定，制成隔爆型。防爆標識為ExdI Mb，使用有爆炸性氣體混合物存在的場所。ExdI Mb適用于煤礦采掘工作面具有甲烷或煤塵的爆炸性混合物存在的工作環境。
本系列電動機的外殼防護等級為IP55,冷卻方式為IC411。
YBK3防爆電機適用于哪些場所？YBK3防爆電機用作煤礦井用（采掘面以下用），電動機的隔爆結構為ExdI Mb。防爆標志為ExdI Mb適用于含有瓦斯或煤塵的煤礦井下采掘工作面。本系列電動機為鼠籠式隔爆型三相異步電動機，外殼防護等級為IP55，冷卻方式為IC411全封閉自扇冷式。電動機的結構及安裝型式為IMB3、IMB5、IMB35。YBK3防爆電機是為煤礦井下采掘面機械設計的專用電機，機座由鋼板焊接形成，風罩、接線盒、絕緣結構采取加強措施，主要用于煤礦井下惡劣工作環境。
YBK3隔爆型電動機，要求電動機內部的爆炸性混合物爆炸時，隔爆外殼不應損壞或產生影響隔爆性能的變形；內部爆炸火焰不允許通過外殼的隔爆接合面引起外部爆炸性混合物的爆炸，為此：
1、組成隔爆外殼的零件如機座、端蓋、軸承內蓋、接線盒蓋、接線盒座等，精加工后須經1.5Mpa，持續時間至少為10S，實驗結果以不滴水和外殼未產生影響防爆型式的永久性變形或損壞視為靜壓試驗合格；
2、隔爆接合面的長度間隙、表面粗糙度、接線盒內部裸露導體之間、裸露導體與金屬外殼之間的電氣間隙及爬電距離見。
3、連接隔爆外殼的螺栓均裝有彈簧墊圈,防止自行松脫，且緊固件的適應力大于或等于640Mpa，即緊固螺栓機械性能等級為8.8級。對于礦用產品，易受到外力沖擊的緊固件還應設護圈。
4、機座、端蓋、軸承內蓋、接線盒座、接線盒蓋、接線螺栓、端子套（或接線板）、軸、密封圈是隔爆零部件。
5、在額定工作狀態下，電動機外殼最高表面溫度不得超過+150℃。進線口外的溫度不得高于所用電纜的允許溫度，以保證電纜運行可靠。
YBK3防爆電機型號意義是什么？
-
YBK3電動機防爆標志代表的意義:ExdIMb
-
Ex:防爆標志
-
d:電氣設備防爆型式(隔爆型)
-
I:電氣設備類別級別(I類)
-
Mb:適用煤礦井下
-

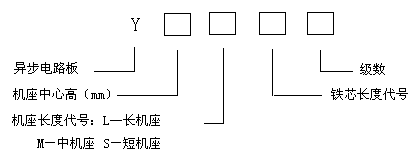

YBK3防爆電機型號:YBK3-160M-4代表的意義
-
Y:異步電動機
-
B:隔爆型
-
K:礦用
-
3:第三次改型設計
-
160:電機中心高(160mm)
-
M:機座長度(S=短，M=中，L=長)
-
4:極數(4極)
電氣設備分類對照表
II 類 除煤礦外的其他爆炸性氣體環境用電氣設備。II 類爆炸性氣體的特性進一步分類為:IIA、IIB、IIC。II 類常見可燃性氣體、蒸氣、溫度組別見下表 II 類 用于除煤礦以外的爆炸性粉塵環境，III 類再分類：IIIA 類：可燃性飛絮 ； IIIB類：非導電性粉塵；IIIC 類：導電性粉塵；

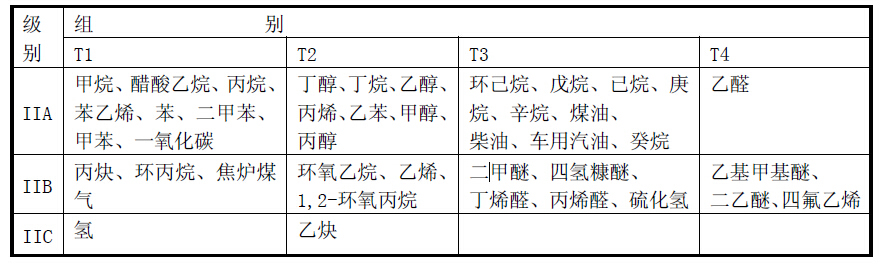

爆炸性混合物T1~T4溫度組別對應表
YBK3防爆電機運行條件和使用標準
YBK3防爆電機運行條件
額定電壓：380V、660V、1140V、380/660V、660\1140V。
額定頻率：50Hz
工作方式：連續工作制S1。
特殊需求時需要特別注明。
YBK3防爆電機環境要求使用標準
海拔不超過1000米,環境空氣溫度:周圍空氣最低為-15℃，最高為35℃煤礦井下采掘工作面，環境空氣最人相對濕度不超過95%(當溫度為25℃時)
YBK3防爆電機接線盒的出線口
YBK3防爆電機結構以及安裝方式
YBK3防爆電機的隔爆結構為ExdI Mb。
YBK3防爆電機的的主體外殼防護等級為IP55
YBK3防爆電機的冷卻方式為IC410，IC411
YBK3防爆電機的絕緣等級為F級，定子繞組溫升裕度大，壽命長。
YBK3防爆電機有一個圓柱形軸伸，借聯軸器或正齒輪傳動。
YBK3防爆電機轉子采用鑄鋁結構。轉子經過動平衡檢測，YBK3防爆電機運轉平穩，振動小，噪音小。
YBK3防爆電機定，轉子沖片采用高導磁，低損耗優質電工硅鋼片，YBK3防爆電機損耗低，效率高。
YBK3防爆電機定子繞組采用高強度聚酯漆包圓銅線，并經VPI真空加壓浸漆處理，成為一個完整的整體，繞組絕緣具有良好的電氣，機械，防潮性能及熱穩定性。
YBK3防爆電機軸承用YBK3防爆電機專用低震動，低噪聲軸承，機座號132以下才有雙面密封軸承，在軸伸端裝用波形彈簧墊圈，以適度壓靠軸承，有效抑制YBK3防爆電機運轉時產生的震動和噪聲。機座號160以上采用內外蓋結構，并在軸承部位擋圈軸向固定，有效地防止YBK3防爆電機轉子的軸向串動。
YBK3防爆電機風扇，風罩的材料。YBK3防爆電機采用防靜電塑料風扇，其轉動慣量小，損耗低，全系列風扇與軸采用鍵聯接，運行可靠。風罩為鋼板結構，在防止一定大小的外物侵入的前提下得到最大面積的通風量，使風路暢通。
YBK3防爆電機有以下3種基本結構型式： B3有底座，無直連安裝法蘭盤，B5無底座，有直連安裝法蘭盤，B35有底座，有直連安裝法蘭盤。

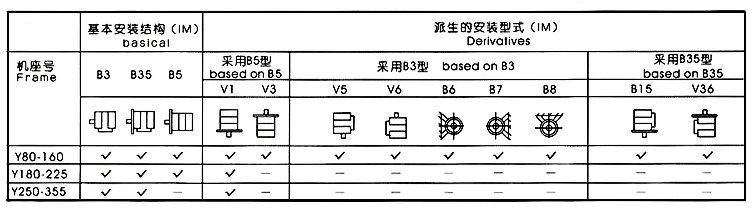

YBK3防爆電機安裝方式示意圖
YBK3防爆電機型號參數表
電壓：380V
頻率：50Hz
電機型號
額定功率
(kW)
額定電流
（A）
額定轉速
（r/min）
效率%
(η%)
功率因數
(cosφ)
額定轉矩
N.m
堵轉轉矩
額定轉矩
Tst
TN
堵轉電流
額定電流
Ist
TN
最大轉矩
額定轉矩
Tmax
TN
噪聲 db(A)
重量
（kg）
YBK3-80M1-2
0.75
1.7
2875
80.7
0.83
2.5
2.3
6.8
2.3
67
32
YBK3-80M2-2
1.1
2.4
2875
82.7
0.83
3.7
2.3
7.3
2.3
67
33
YBK3-90S-2
1.5
3.2
2890
84.2
0.84
5.0
2.3
7.6
2.3
72
39
YBK3-90L-2
2.2
4.6
2890
85.9
0.85
7.3
2.3
7.8
2.3
72
46
YBK3-100L-2
3
6.0
2891
87.1
0.87
9.9
2.3
8.1
2.3
76
57
YBK3-112M-2
4
7.8
2914
88.1
0.88
13.1
2.3
8.3
2.3
77
68
YBK3-132S1-2
5.5
10.6
2937
89.2
0.88
17.9
2.2
8.0
2.3
80
87
YBK3-132S2-2
7.5
14.2
2940
90.1
0.89
24.4
2.2
7.8
2.3
80
93
YBK3-160M1-2
11
20.6
2930
91.2
0.89
35.9
2.2
7.9
2.3
86
136
YBK3-160M2-2
15
27.9
2930
91.9
0.89
48.9
2.2
8.0
2.3
86
144
YBK3-160L-2
18.5
34.4
2937
92.4
0.89
60.2
2.2
8.1
2.3
86
155
YBK3-180M-2
22
40.5
2940
92.7
0.89
71.5
2.2
8.2
2.3
89
241
YBK3-200L1-2
30
54.9
2950
93.3
0.89
97.1
2.2
7.5
2.3
92
275
YBK3-200L2-2
37
67.4
2950
93.7
0.89
119.8
2.2
7.5
2.3
92
300
YBK3-225M-2
45
81.7
2960
94.0
0.89
145.2
2.2
7.6
2.3
92
420
YBK3-250M-2
55
99.6
2965
94.3
0.89
177.2
2.2
7.6
2.3
93
477
YBK3-280S-2
75
135.2
2970
94.7
0.89
241.2
2.0
6.9
2.3
94
640
YBK3-280M-2
90
161.7
2970
95.0
0.89
289.4
2.0
7.0
2.3
94
697
YBK3-315S-2
110
195.1
2975
95.2
0.90
353.1
2.0
7.1
2.2
96
1060
YBK3-315M-2
132
233.6
2975
95.4
0.90
423.7
2.0
7.1
2.2
96
1120
YBK3-315L1-2
160
279.4
2975
95.6
0.91
513.6
2.0
7.1
2.2
99
1290
YBK3-315L2-2
200
348.6
2975
95.8
0.91
642.0
2.0
7.1
2.2
99
1430
YBK3-355M-2
250
435.7
2980
95.8
0.91
801.2
2.0
7.1
2.2
103
1749
YBK3-355L-2
315
549.0
2980
95.8
0.91
1009.5
2.0
7.1
2.2
103
2060
同步轉速1500r/min
YBK3-80M1-4
0.55
1.4
1400
80.7
0.75
3.8
2.3
6.3
2.3
58
31
YBK3-80M2-4
0.75
1.8
1400
82.5
0.75
5.1
2.3
6.5
2.3
58
32
YBK3-90S-4
1.1
2.6
1440
84.1
0.75
7.3
2.3
6.6
2.3
61
43
YBK3-90L-4
1.5
3.6
1445
85.3
0.75
9.9
2.3
6.9
2.3
61
47
YBK3-100L1-4
2.2
4.8
1440
86.7
0.81
14.6
2.3
7.5
2.3
64
56
YBK3-100L2-4
3
6.3
1440
87.7
0.82
19.9
2.3
7.6
2.3
64
62
YBK3-112M-4
4
8.4
1445
88.6
0.82
26.4
2.3
7.7
2.3
65
74
YBK3-132S-4
5.5
11.4
1455
89.6
0.82
36.1
2.0
7.5
2.3
71
93
YBK3-132M-4
7.5
15.2
1455
90.4
0.83
49.2
2.0
7.4
2.3
71
105
YBK3-160M-4
11
21.5
1460
91.4
0.85
72.0
2.2
7.5
2.3
75
141
YBK3-160L-4
15
28.8
1460
92.1
0.86
98.1
2.2
7.5
2.3
75
153
YBK3-180M-4
18.5
35.3
1470
92.6
0.86
120.2
2.2
7.7
2.3
76
235
YBK3-180L-4
22
41.8
1470
93.0
0.86
142.9
2.2
7.8
2.3
76
255
YBK3-200L-4
30
56.6
1470
93.6
0.86
194.9
2.2
7.2
2.3
79
285
YBK3-225S-4
37
69.6
1480
93.9
0.86
238.8
2.2
7.3
2.3
81
360
YBK3-225M-4
45
84.4
1480
94.2
0.86
290.4
2.2
7.4
2.3
81
390
YBK3-250M-4
55
102.7
1480
94.6
0.86
354.9
2.2
7.4
2.3
83
490
YBK3-280S-4
75
136.3
1480
95.0
0.88
484.0
2.2
6.7
2.3
86
718
YBK3-280M-4
90
163.2
1480
95.2
0.88
580.7
2.2
6.9
2.3
86
816
YBK3-315S-4
110
199.1
1485
95.4
0.88
707.4
2.2
6.9
2.2
93
1050
YBK3-315M-4
132
238.4
1485
95.6
0.88
848.9
2.2
6.9
2.2
93
1210
YBK3-315L1-4
160
285.1
1485
95.8
0.89
1029.0
2.2
6.9
2.2
97
1290
YBK3-315L2-4
200
355.7
1485
96.0
0.89
1286.2
2.2
6.9
2.2
97
1400
YBK3-355M-4
250
439.6
1490
96.0
0.90
1602.3
2.2
6.9
2.2
101
1805
YBK3-355L-4
315
553.9
1490
96.0
0.90
2019.0
2.2
6.9
2.2
101
2130
YBK3防爆電機安裝方式參數圖表

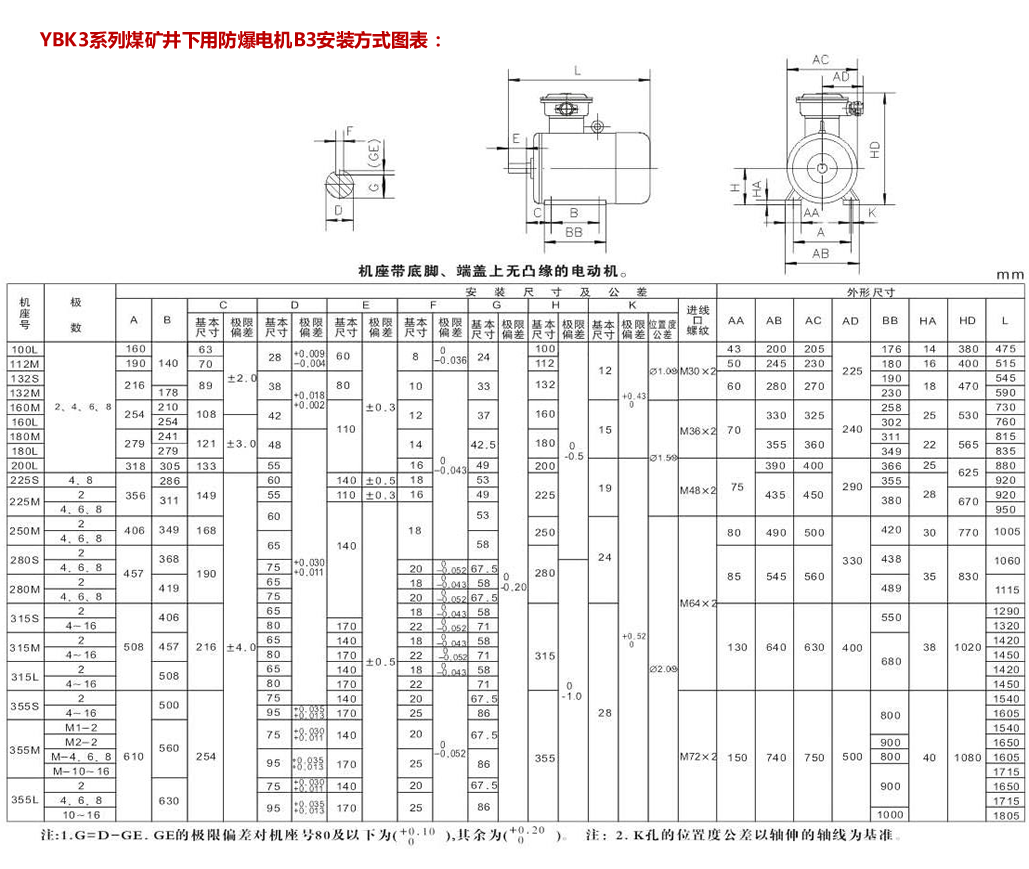

YBK3防爆電機B3安裝方式對應圖表

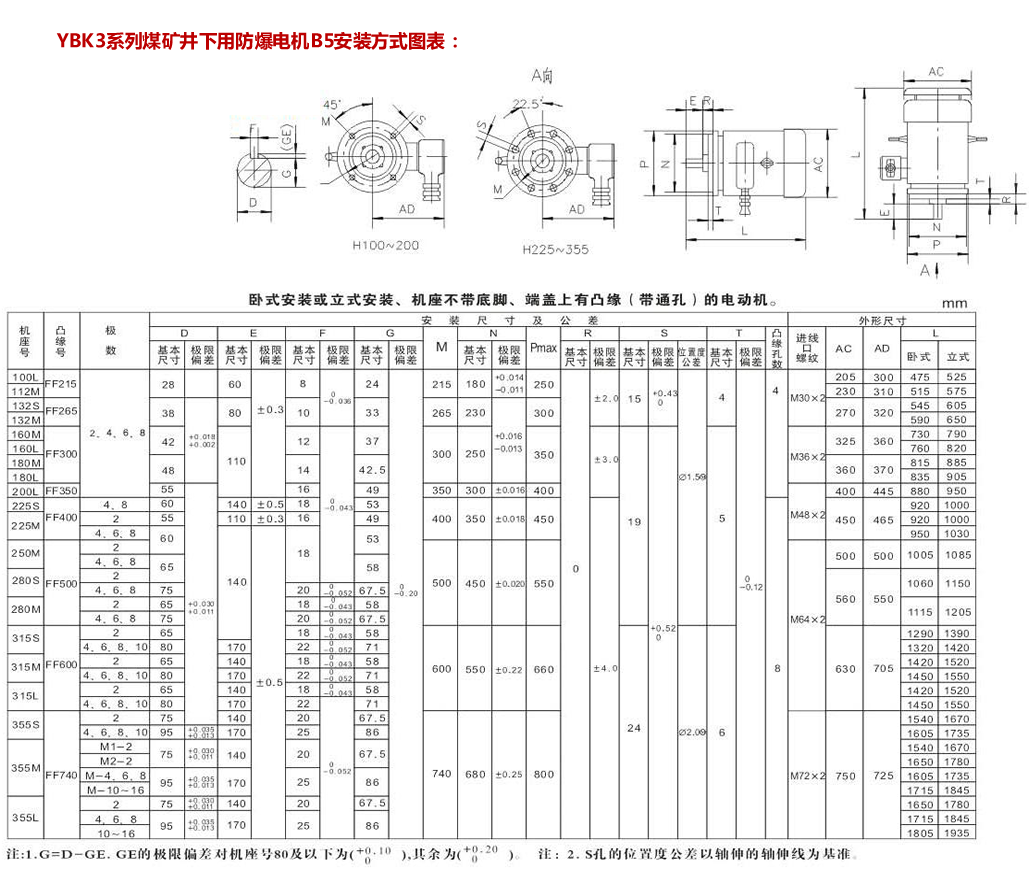

YBK3防爆電機B5安裝方式對應圖表
注：銘牌信息、防爆證件等信息可聯系我們獲取
YBK3防爆電機安裝前的準備
YBK3防爆電機開箱前應檢查包裝箱是否完整無損。
YBK3防爆電機開箱后應小心清除YBK3防爆電機的塵土和防銹涂封，并詳細閱讀使用說明書。
YBK3防爆電機安裝前須進行下列各項檢查，如不符合要求，則不準投入使用。
a.有防爆標志和防爆合格證編號，并與YBK3防爆電機的使用場所要求一致；
b.隔爆外殼各零部件聯接正確，緊固可靠；
c.所有隔爆零件應無裂紋和影響隔爆性能的缺陷（未拆過的新電機可不檢查）；
d.軸承潤滑脂注排油裝置暢通。
e.定子繞組與機殼間絕緣電阻：額定電壓380V時不低于0.38MΩ；定額電壓660V時，不低于0.66 MΩ，定額電壓1140V時，不低于1.14 MΩ。
YBK3防爆電機采用彈性聯軸器傳動，YBK3防爆電機與被傳動的主機軸中心要保持一致，否則會引起軸承損壞和軸斷裂。
YBK3防爆電機與電源電纜的連接

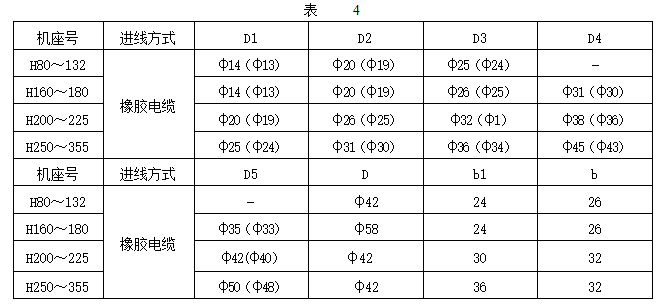

電源引入電纜的外徑要與密封圈的孔徑相符，密封圈規格見表4（可根據引入電纜外徑大小剝?nèi)ッ芊馊ν膱A）。配合直徑差不大于1mm，當壓緊接線盒斗后，應保證密封圈與電纜之間及密封圈與接線盒座之間無間隙，否則將失去隔爆性能。
引入的電線芯線要接在兩弓型墊圈之間，注意芯線的飛刺不要突出，引入電纜還須用接線壓板和弓形墊圈壓緊固定，防止竄動。

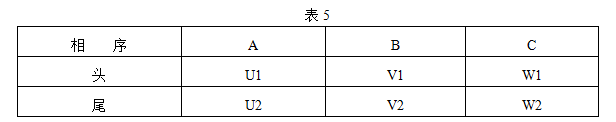

端子接線盒通過連接片改變接法，可適應兩種不同電壓需要（見圖6）,有兩個進線口可引入二根多芯電纜的接線盒，當引入一根多芯電纜只使用一個進線口時，另一個進線口的堵棒不得拿掉，否則將失去防爆性能。 YBK3防爆電機的相序U、V、W須與接入外電源相序A、B、C相對應，YBK3防爆電機轉向從軸伸端視之為順時針方向，否則YBK3防爆電機將反轉，見表5。
外接地螺栓應可靠地接地。
YBK3防爆電機接線后，經檢查確認無誤后方可接通電源進行空載試運轉，并觀察電機有無異常現象，待空轉正常后投入負荷運行。
YBK3防爆電機（礦用防爆電機）享受國家補貼嗎？補貼功率范圍是多少？
為了促進快速更換高效節能電機的進度，國家發布了使用高效節能電機補貼政策，具體內容為
財政部、國家發展改革委聯合出臺《關于印發節能產品惠民工程高效電機推廣實施細則的通知》,將高效電機納入節能產品惠民工程實施范圍,采取財政補貼方式進行推廣。
對能效等級為一級和二級的低壓三相異步電機給予每千瓦15-40 元補貼;高壓三相異步電機給予每千瓦12 元補貼;稀土永磁電機給予每千瓦40-60 元補貼。
政策補貼范圍：
電機額定功率為0.55千瓦（含）~315千瓦（含），額定電壓為690伏及以下的低壓三相異步電動機（簡稱低壓三相異步電機）。
電機額定功率為0.55千瓦（含）~315千瓦（含），額定電壓為690伏及以下的稀土永磁三相同步電動機（簡稱稀土永磁電機）。
電機額定功率為355千瓦（含）~25000千瓦（含），額定電壓為6000伏或10000伏的高壓三相異步電動機（簡稱高壓三相異步電機）。
YBK3防爆電機常見問題解答
問：YBK3防爆電機是屬于新型礦用防爆電機嗎？
答：是的，YBK3防爆電機屬于新型礦用防爆電機，是YBK2防爆電機的升級換代產品。
問：YBK3系列煤礦井下用隔爆型三相異步電動機安裝方式與YBK2防爆電機是一樣的嗎？
答：是的，YBK3與YBK2防爆電機的安裝方式是完全一樣的。
問：YBK3防爆電機比YBK2防爆電機更加高效節能嗎？
答：性能和穩定性都要優越于YBK2，也比其更加高效節能。
問：YBK3防爆電機價格貴嗎？
答：與YBK2防爆電機的價格是一樣的。
問：YBK3防爆電機型號有沒有新的變化？
答：與YBK2防爆電機是對應的，詳情可以下載以下文檔。
YBK3防爆電機介紹及標準YBK3防爆電機全稱：YBK3煤礦井下用隔爆型三相異步電動機，是在YBK2防爆電機的基礎上結合當前國內先進的電磁技術研制而成，該電機具有高效、節能、壽命長、性能好、噪音低、防爆結構先進，起動性能優良、外形美觀、可靠性高、防震、運行不產生火花、使用維護方便等優點。YBK3防爆電機效率指標符合GB18613-2012《中小型三相異步電動機能效限定值及能效等級》電動機能效2級指標，并與IEC60034-30的IE3連結同等。
本系列電動機符合 GB755-2008《旋轉電機定額和性能》、企業標準Q/320206JLAB88-2010《YBK3系列煤礦并下用隔爆硯三相異步電動機技術條件(機座號H100-355)》。其防爆性能符合BG3836.1-2010《爆炸性環境第1部分:設備通用要求》和GB3826.2-2010《爆炸性環境第2部分:由隔爆外殼"d"保護的設備》、也符合MT451一l995《煤礦用隔爆型低壓三相異步電動機安全性 能通用技術規范》的規定，制成隔爆科ExdI適用于煤礦井下爆炸性氣體環境的危險場所。也符合IEC79-1，BS4683和EN50018的規定，制成隔爆型。防爆標識為ExdI Mb，使用有爆炸性氣體混合物存在的場所。ExdI Mb適用于煤礦采掘工作面具有甲烷或煤塵的爆炸性混合物存在的工作環境。
本系列電動機的外殼防護等級為IP55,冷卻方式為IC411。
YBK3防爆電機適用于哪些場所？YBK3防爆電機用作煤礦井用（采掘面以下用），電動機的隔爆結構為ExdI Mb。防爆標志為ExdI Mb適用于含有瓦斯或煤塵的煤礦井下采掘工作面。本系列電動機為鼠籠式隔爆型三相異步電動機，外殼防護等級為IP55，冷卻方式為IC411全封閉自扇冷式。電動機的結構及安裝型式為IMB3、IMB5、IMB35。YBK3防爆電機是為煤礦井下采掘面機械設計的專用電機，機座由鋼板焊接形成，風罩、接線盒、絕緣結構采取加強措施，主要用于煤礦井下惡劣工作環境。
YBK3隔爆型電動機，要求電動機內部的爆炸性混合物爆炸時，隔爆外殼不應損壞或產生影響隔爆性能的變形；內部爆炸火焰不允許通過外殼的隔爆接合面引起外部爆炸性混合物的爆炸，為此：
1、組成隔爆外殼的零件如機座、端蓋、軸承內蓋、接線盒蓋、接線盒座等，精加工后須經1.5Mpa，持續時間至少為10S，實驗結果以不滴水和外殼未產生影響防爆型式的永久性變形或損壞視為靜壓試驗合格；
2、隔爆接合面的長度間隙、表面粗糙度、接線盒內部裸露導體之間、裸露導體與金屬外殼之間的電氣間隙及爬電距離見。
3、連接隔爆外殼的螺栓均裝有彈簧墊圈,防止自行松脫，且緊固件的適應力大于或等于640Mpa，即緊固螺栓機械性能等級為8.8級。對于礦用產品，易受到外力沖擊的緊固件還應設護圈。
4、機座、端蓋、軸承內蓋、接線盒座、接線盒蓋、接線螺栓、端子套（或接線板）、軸、密封圈是隔爆零部件。
5、在額定工作狀態下，電動機外殼最高表面溫度不得超過+150℃。進線口外的溫度不得高于所用電纜的允許溫度，以保證電纜運行可靠。
YBK3防爆電機型號意義是什么？
- YBK3電動機防爆標志代表的意義:ExdIMb
- Ex:防爆標志
- d:電氣設備防爆型式(隔爆型)
- I:電氣設備類別級別(I類)
- Mb:適用煤礦井下
- YBK3防爆電機型號:YBK3-160M-4代表的意義
- Y:異步電動機
- B:隔爆型
- K:礦用
- 3:第三次改型設計
- 160:電機中心高(160mm)
- M:機座長度(S=短，M=中，L=長)
- 4:極數(4極)
II 類 除煤礦外的其他爆炸性氣體環境用電氣設備。II 類爆炸性氣體的特性進一步分類為:IIA、IIB、IIC。II 類常見可燃性氣體、蒸氣、溫度組別見下表 II 類 用于除煤礦以外的爆炸性粉塵環境，III 類再分類：IIIA 類：可燃性飛絮 ； IIIB類：非導電性粉塵；IIIC 類：導電性粉塵；
YBK3防爆電機運行條件和使用標準
YBK3防爆電機運行條件額定電壓：380V、660V、1140V、380/660V、660\1140V。
額定頻率：50Hz
工作方式：連續工作制S1。
特殊需求時需要特別注明。
YBK3防爆電機環境要求使用標準
海拔不超過1000米,環境空氣溫度:周圍空氣最低為-15℃，最高為35℃煤礦井下采掘工作面，環境空氣最人相對濕度不超過95%(當溫度為25℃時)
YBK3防爆電機接線盒的出線口
YBK3防爆電機結構以及安裝方式
YBK3防爆電機的隔爆結構為ExdI Mb。YBK3防爆電機的的主體外殼防護等級為IP55
YBK3防爆電機的冷卻方式為IC410，IC411
YBK3防爆電機的絕緣等級為F級，定子繞組溫升裕度大，壽命長。
YBK3防爆電機有一個圓柱形軸伸，借聯軸器或正齒輪傳動。
YBK3防爆電機轉子采用鑄鋁結構。轉子經過動平衡檢測，YBK3防爆電機運轉平穩，振動小，噪音小。
YBK3防爆電機定，轉子沖片采用高導磁，低損耗優質電工硅鋼片，YBK3防爆電機損耗低，效率高。
YBK3防爆電機定子繞組采用高強度聚酯漆包圓銅線，并經VPI真空加壓浸漆處理，成為一個完整的整體，繞組絕緣具有良好的電氣，機械，防潮性能及熱穩定性。
YBK3防爆電機軸承用YBK3防爆電機專用低震動，低噪聲軸承，機座號132以下才有雙面密封軸承，在軸伸端裝用波形彈簧墊圈，以適度壓靠軸承，有效抑制YBK3防爆電機運轉時產生的震動和噪聲。機座號160以上采用內外蓋結構，并在軸承部位擋圈軸向固定，有效地防止YBK3防爆電機轉子的軸向串動。
YBK3防爆電機風扇，風罩的材料。YBK3防爆電機采用防靜電塑料風扇，其轉動慣量小，損耗低，全系列風扇與軸采用鍵聯接，運行可靠。風罩為鋼板結構，在防止一定大小的外物侵入的前提下得到最大面積的通風量，使風路暢通。
YBK3防爆電機有以下3種基本結構型式： B3有底座，無直連安裝法蘭盤，B5無底座，有直連安裝法蘭盤，B35有底座，有直連安裝法蘭盤。
YBK3防爆電機安裝方式示意圖
| YBK3防爆電機型號參數表 | |||||||||||
| 電壓：380V | 頻率：50Hz | ||||||||||
| 電機型號 |
額定功率 (kW) |
額定電流 （A） |
額定轉速 （r/min） |
效率% (η%) |
功率因數 (cosφ) |
額定轉矩 N.m |
堵轉轉矩 額定轉矩 Tst TN |
堵轉電流 額定電流 Ist TN |
最大轉矩 額定轉矩 Tmax TN |
噪聲 db(A) |
重量 （kg） |
| YBK3-80M1-2 | 0.75 | 1.7 | 2875 | 80.7 | 0.83 | 2.5 | 2.3 | 6.8 | 2.3 | 67 | 32 |
| YBK3-80M2-2 | 1.1 | 2.4 | 2875 | 82.7 | 0.83 | 3.7 | 2.3 | 7.3 | 2.3 | 67 | 33 |
| YBK3-90S-2 | 1.5 | 3.2 | 2890 | 84.2 | 0.84 | 5.0 | 2.3 | 7.6 | 2.3 | 72 | 39 |
| YBK3-90L-2 | 2.2 | 4.6 | 2890 | 85.9 | 0.85 | 7.3 | 2.3 | 7.8 | 2.3 | 72 | 46 |
| YBK3-100L-2 | 3 | 6.0 | 2891 | 87.1 | 0.87 | 9.9 | 2.3 | 8.1 | 2.3 | 76 | 57 |
| YBK3-112M-2 | 4 | 7.8 | 2914 | 88.1 | 0.88 | 13.1 | 2.3 | 8.3 | 2.3 | 77 | 68 |
| YBK3-132S1-2 | 5.5 | 10.6 | 2937 | 89.2 | 0.88 | 17.9 | 2.2 | 8.0 | 2.3 | 80 | 87 |
| YBK3-132S2-2 | 7.5 | 14.2 | 2940 | 90.1 | 0.89 | 24.4 | 2.2 | 7.8 | 2.3 | 80 | 93 |
| YBK3-160M1-2 | 11 | 20.6 | 2930 | 91.2 | 0.89 | 35.9 | 2.2 | 7.9 | 2.3 | 86 | 136 |
| YBK3-160M2-2 | 15 | 27.9 | 2930 | 91.9 | 0.89 | 48.9 | 2.2 | 8.0 | 2.3 | 86 | 144 |
| YBK3-160L-2 | 18.5 | 34.4 | 2937 | 92.4 | 0.89 | 60.2 | 2.2 | 8.1 | 2.3 | 86 | 155 |
| YBK3-180M-2 | 22 | 40.5 | 2940 | 92.7 | 0.89 | 71.5 | 2.2 | 8.2 | 2.3 | 89 | 241 |
| YBK3-200L1-2 | 30 | 54.9 | 2950 | 93.3 | 0.89 | 97.1 | 2.2 | 7.5 | 2.3 | 92 | 275 |
| YBK3-200L2-2 | 37 | 67.4 | 2950 | 93.7 | 0.89 | 119.8 | 2.2 | 7.5 | 2.3 | 92 | 300 |
| YBK3-225M-2 | 45 | 81.7 | 2960 | 94.0 | 0.89 | 145.2 | 2.2 | 7.6 | 2.3 | 92 | 420 |
| YBK3-250M-2 | 55 | 99.6 | 2965 | 94.3 | 0.89 | 177.2 | 2.2 | 7.6 | 2.3 | 93 | 477 |
| YBK3-280S-2 | 75 | 135.2 | 2970 | 94.7 | 0.89 | 241.2 | 2.0 | 6.9 | 2.3 | 94 | 640 |
| YBK3-280M-2 | 90 | 161.7 | 2970 | 95.0 | 0.89 | 289.4 | 2.0 | 7.0 | 2.3 | 94 | 697 |
| YBK3-315S-2 | 110 | 195.1 | 2975 | 95.2 | 0.90 | 353.1 | 2.0 | 7.1 | 2.2 | 96 | 1060 |
| YBK3-315M-2 | 132 | 233.6 | 2975 | 95.4 | 0.90 | 423.7 | 2.0 | 7.1 | 2.2 | 96 | 1120 |
| YBK3-315L1-2 | 160 | 279.4 | 2975 | 95.6 | 0.91 | 513.6 | 2.0 | 7.1 | 2.2 | 99 | 1290 |
| YBK3-315L2-2 | 200 | 348.6 | 2975 | 95.8 | 0.91 | 642.0 | 2.0 | 7.1 | 2.2 | 99 | 1430 |
| YBK3-355M-2 | 250 | 435.7 | 2980 | 95.8 | 0.91 | 801.2 | 2.0 | 7.1 | 2.2 | 103 | 1749 |
| YBK3-355L-2 | 315 | 549.0 | 2980 | 95.8 | 0.91 | 1009.5 | 2.0 | 7.1 | 2.2 | 103 | 2060 |
| 同步轉速1500r/min | |||||||||||
| YBK3-80M1-4 | 0.55 | 1.4 | 1400 | 80.7 | 0.75 | 3.8 | 2.3 | 6.3 | 2.3 | 58 | 31 |
| YBK3-80M2-4 | 0.75 | 1.8 | 1400 | 82.5 | 0.75 | 5.1 | 2.3 | 6.5 | 2.3 | 58 | 32 |
| YBK3-90S-4 | 1.1 | 2.6 | 1440 | 84.1 | 0.75 | 7.3 | 2.3 | 6.6 | 2.3 | 61 | 43 |
| YBK3-90L-4 | 1.5 | 3.6 | 1445 | 85.3 | 0.75 | 9.9 | 2.3 | 6.9 | 2.3 | 61 | 47 |
| YBK3-100L1-4 | 2.2 | 4.8 | 1440 | 86.7 | 0.81 | 14.6 | 2.3 | 7.5 | 2.3 | 64 | 56 |
| YBK3-100L2-4 | 3 | 6.3 | 1440 | 87.7 | 0.82 | 19.9 | 2.3 | 7.6 | 2.3 | 64 | 62 |
| YBK3-112M-4 | 4 | 8.4 | 1445 | 88.6 | 0.82 | 26.4 | 2.3 | 7.7 | 2.3 | 65 | 74 |
| YBK3-132S-4 | 5.5 | 11.4 | 1455 | 89.6 | 0.82 | 36.1 | 2.0 | 7.5 | 2.3 | 71 | 93 |
| YBK3-132M-4 | 7.5 | 15.2 | 1455 | 90.4 | 0.83 | 49.2 | 2.0 | 7.4 | 2.3 | 71 | 105 |
| YBK3-160M-4 | 11 | 21.5 | 1460 | 91.4 | 0.85 | 72.0 | 2.2 | 7.5 | 2.3 | 75 | 141 |
| YBK3-160L-4 | 15 | 28.8 | 1460 | 92.1 | 0.86 | 98.1 | 2.2 | 7.5 | 2.3 | 75 | 153 |
| YBK3-180M-4 | 18.5 | 35.3 | 1470 | 92.6 | 0.86 | 120.2 | 2.2 | 7.7 | 2.3 | 76 | 235 |
| YBK3-180L-4 | 22 | 41.8 | 1470 | 93.0 | 0.86 | 142.9 | 2.2 | 7.8 | 2.3 | 76 | 255 |
| YBK3-200L-4 | 30 | 56.6 | 1470 | 93.6 | 0.86 | 194.9 | 2.2 | 7.2 | 2.3 | 79 | 285 |
| YBK3-225S-4 | 37 | 69.6 | 1480 | 93.9 | 0.86 | 238.8 | 2.2 | 7.3 | 2.3 | 81 | 360 |
| YBK3-225M-4 | 45 | 84.4 | 1480 | 94.2 | 0.86 | 290.4 | 2.2 | 7.4 | 2.3 | 81 | 390 |
| YBK3-250M-4 | 55 | 102.7 | 1480 | 94.6 | 0.86 | 354.9 | 2.2 | 7.4 | 2.3 | 83 | 490 |
| YBK3-280S-4 | 75 | 136.3 | 1480 | 95.0 | 0.88 | 484.0 | 2.2 | 6.7 | 2.3 | 86 | 718 |
| YBK3-280M-4 | 90 | 163.2 | 1480 | 95.2 | 0.88 | 580.7 | 2.2 | 6.9 | 2.3 | 86 | 816 |
| YBK3-315S-4 | 110 | 199.1 | 1485 | 95.4 | 0.88 | 707.4 | 2.2 | 6.9 | 2.2 | 93 | 1050 |
| YBK3-315M-4 | 132 | 238.4 | 1485 | 95.6 | 0.88 | 848.9 | 2.2 | 6.9 | 2.2 | 93 | 1210 |
| YBK3-315L1-4 | 160 | 285.1 | 1485 | 95.8 | 0.89 | 1029.0 | 2.2 | 6.9 | 2.2 | 97 | 1290 |
| YBK3-315L2-4 | 200 | 355.7 | 1485 | 96.0 | 0.89 | 1286.2 | 2.2 | 6.9 | 2.2 | 97 | 1400 |
| YBK3-355M-4 | 250 | 439.6 | 1490 | 96.0 | 0.90 | 1602.3 | 2.2 | 6.9 | 2.2 | 101 | 1805 |
| YBK3-355L-4 | 315 | 553.9 | 1490 | 96.0 | 0.90 | 2019.0 | 2.2 | 6.9 | 2.2 | 101 | 2130 |
YBK3防爆電機安裝方式參數圖表
YBK3防爆電機B3安裝方式對應圖表
YBK3防爆電機安裝前的準備
YBK3防爆電機開箱前應檢查包裝箱是否完整無損。
YBK3防爆電機開箱后應小心清除YBK3防爆電機的塵土和防銹涂封，并詳細閱讀使用說明書。
YBK3防爆電機安裝前須進行下列各項檢查，如不符合要求，則不準投入使用。
a.有防爆標志和防爆合格證編號，并與YBK3防爆電機的使用場所要求一致；
b.隔爆外殼各零部件聯接正確，緊固可靠；
c.所有隔爆零件應無裂紋和影響隔爆性能的缺陷（未拆過的新電機可不檢查）；
d.軸承潤滑脂注排油裝置暢通。
e.定子繞組與機殼間絕緣電阻：額定電壓380V時不低于0.38MΩ；定額電壓660V時，不低于0.66 MΩ，定額電壓1140V時，不低于1.14 MΩ。
YBK3防爆電機采用彈性聯軸器傳動，YBK3防爆電機與被傳動的主機軸中心要保持一致，否則會引起軸承損壞和軸斷裂。
YBK3防爆電機與電源電纜的連接
電源引入電纜的外徑要與密封圈的孔徑相符，密封圈規格見表4（可根據引入電纜外徑大小剝?nèi)ッ芊馊ν膱A）。配合直徑差不大于1mm，當壓緊接線盒斗后，應保證密封圈與電纜之間及密封圈與接線盒座之間無間隙，否則將失去隔爆性能。
引入的電線芯線要接在兩弓型墊圈之間，注意芯線的飛刺不要突出，引入電纜還須用接線壓板和弓形墊圈壓緊固定，防止竄動。
端子接線盒通過連接片改變接法，可適應兩種不同電壓需要（見圖6）,有兩個進線口可引入二根多芯電纜的接線盒，當引入一根多芯電纜只使用一個進線口時，另一個進線口的堵棒不得拿掉，否則將失去防爆性能。 YBK3防爆電機的相序U、V、W須與接入外電源相序A、B、C相對應，YBK3防爆電機轉向從軸伸端視之為順時針方向，否則YBK3防爆電機將反轉，見表5。
外接地螺栓應可靠地接地。
YBK3防爆電機接線后，經檢查確認無誤后方可接通電源進行空載試運轉，并觀察電機有無異常現象，待空轉正常后投入負荷運行。
YBK3防爆電機（礦用防爆電機）享受國家補貼嗎？補貼功率范圍是多少？
為了促進快速更換高效節能電機的進度，國家發布了使用高效節能電機補貼政策，具體內容為財政部、國家發展改革委聯合出臺《關于印發節能產品惠民工程高效電機推廣實施細則的通知》,將高效電機納入節能產品惠民工程實施范圍,采取財政補貼方式進行推廣。
對能效等級為一級和二級的低壓三相異步電機給予每千瓦15-40 元補貼;高壓三相異步電機給予每千瓦12 元補貼;稀土永磁電機給予每千瓦40-60 元補貼。
政策補貼范圍：
電機額定功率為0.55千瓦（含）~315千瓦（含），額定電壓為690伏及以下的低壓三相異步電動機（簡稱低壓三相異步電機）。
電機額定功率為0.55千瓦（含）~315千瓦（含），額定電壓為690伏及以下的稀土永磁三相同步電動機（簡稱稀土永磁電機）。
電機額定功率為355千瓦（含）~25000千瓦（含），額定電壓為6000伏或10000伏的高壓三相異步電動機（簡稱高壓三相異步電機）。
YBK3防爆電機常見問題解答
問：YBK3防爆電機是屬于新型礦用防爆電機嗎？
答：是的，YBK3防爆電機屬于新型礦用防爆電機，是YBK2防爆電機的升級換代產品。
問：YBK3系列煤礦井下用隔爆型三相異步電動機安裝方式與YBK2防爆電機是一樣的嗎？
答：是的，YBK3與YBK2防爆電機的安裝方式是完全一樣的。
問：YBK3防爆電機比YBK2防爆電機更加高效節能嗎？
答：性能和穩定性都要優越于YBK2，也比其更加高效節能。
問：YBK3防爆電機價格貴嗎？
答：與YBK2防爆電機的價格是一樣的。
問：YBK3防爆電機型號有沒有新的變化？
答：與YBK2防爆電機是對應的，詳情可以下載以下文檔。
- 下一篇：沒有了
- 上一篇：常見物質流體近似粘度表
