SK水環真空泵（結構圖）
時間：2010/5/10 來源：浙江揚子江泵業有限公司
結構說明

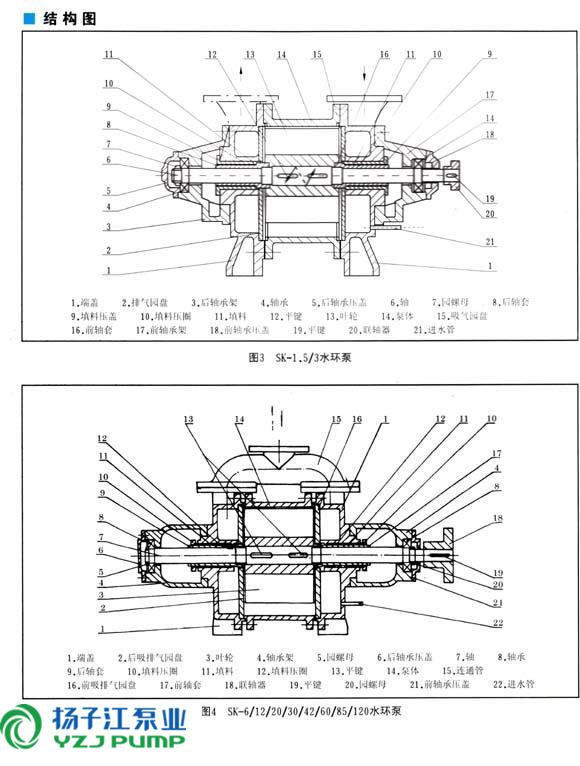

泵的結構如圖2、圖3、圖4所示。
泵由泵體、兩個端蓋、葉輪、軸等部件組成。進氣和排氣竹通過安裝在端蓋上的園盤上的吸氣孔和樣氣孔與泵腔相連，軸偏心地安裝在泵體中，葉輪用平鍵固定在軸上。泵兩端而的總間隙山泵體和園盤之間的墊來調整，葉輪與端蓋上的園盤之間的間隙由軸套（SK-1.5/3/6)或背帽（SK-12/20/30）推動葉輪來調整，而（SK-42以上軸與葉輪為過盈配合，此間隙由前端定位時確定.SK-42-60-85-120無軸套，其余結構與SK-6/12/20/30相同。葉輪兩端面與端蓋園盤的間隙決定氣體在泵腔內由進氣口至排氣口流動中損失的大小及其極限壓力。
填料安裝在兩端蓋內，密封水經由端蓋中的小孔進入填料中，冷卻填料及加強密封效果。葉輪形成水環所需的補充水由供水管供給，供水管可與氣水分離器連在一起循環供水。
密封形式采用機械密封，機械密封安裝在填料空腔里，填料省略。填料壓蓋換成機械密封壓蓋，其余結構相同。
軸承由園螺母固定在軸上,
在端蓋上安裝有園盤，園盤上設有吸、排氣孔和橡膠球閥的作用是當葉輪葉片間的氣體壓力達到排氣壓力時，在排氣口以前就將氣體排出，減少了因氣體壓力過大而消耗的功率，從而降低功率消耗。
