FYS液下深度500MM-2500MM耐腐耐磨防爆液下泵產品結構分析圖
時間：2014/6/3 來源：浙江揚子江泵業有限公司
一、產品概述：
FYS系列耐腐耐磨液下泵過流部件均采用超高分子量聚乙烯工程塑料制成，既具有優異的耐腐性，又具有非常好的耐磨性和優良的抗沖擊性。在輸送磷酸、混酸、氫氟酸、氟硅酸、電解液、石灰水、污水等含顆粒的腐蝕性液體方面顯示了優良的性能。
二、設計特點：
FYF系列耐腐耐磨液下泵為單級單吸立式泵。主要零部件有電機、電機支架、軸承架、底板、中間接管、泵軸、葉輪、泵體、出液管等。軸承為滾動軸承，采用油脂潤滑，用戶只要根據根據工藝選擇相應插入深度的泵，直接插入液體槽灌內，接上電源按照指定方向(切勿反轉)運轉即可。
FYF系列耐腐耐磨液下泵過流部件采用性能優異的超高分子量聚乙烯（UHMW-PE）整體模壓而成，該材質被稱為國際上新穎的泵用耐腐耐磨工程塑料，特出的優點是：在所有工程塑料中，它具有優異的耐磨性、耐沖擊性、抗蠕變性，同時還具有極好的耐腐蝕性能，適用于輸送-20℃-90℃范圍內的酸性堿性料漿和酸性堿性清液.
三、用途：
FYF液下泵適用于輸送輸送磷酸、混酸、氫氟酸、氟硅酸、電解液、石灰水、污水等含顆粒的腐蝕性液體及含有大量顆粒的腐蝕性料漿（料漿的重量濃度＜20％，固體顆粒直徑＜0.5mm。液下泵的適用溫度為90℃以下，在介質和工況相同的條件下可替代價格昂貴的特種不銹鋼和氟塑料液下泵。

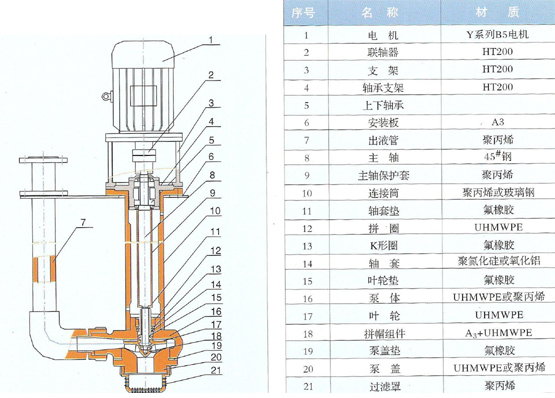

四、產品結構：
五、產品規格：
| 規格型號 | 進出口 | 流量 | 流量范圍 | 揚程 | 揚程范圍 | 電機功率 | 液下深度mm | |
| 比重<1.2 | 比重>1.2 | |||||||
| 25FYS-12 | 25×20 | 5 | 2～7 | 12 | 15～5 | 1.1 | 1.5 |
500 1000 1500 2000 2500 |
| 32FYS-15 | 32×25 | 10 | 5～15 | 15 | 20～5 | 1.5 | 2.2 | |
| 50FYS-30 | 50×40 | 20 | 10～30 | 30 | 32～15 | 3 | 4 | |
| 65FYS-50 | 65×65 | 30 | 20～70 | 50 | 60～28 | 15 | 18.5 | |
| 80FYS-35 | 80×65 | 40 | 25～70 | 35 | 36～16 | 11 | 15 | |
| 100FYS-38 | 100×80 | 60 | 30～100 | 38 | 41～20 | 18.5 | 22 | |
| 100FYS-40 | 100×80 | 100 | 50～130 | 40 | 42～24 | 30 | 30 | |
| 150FYS-40 | 150×125 | 150 | 100～250 | 40 | 42～23 | 45 | 55 | |
| 150FYS-26 | 150×125 | 220 | 150～300 | 26 | 35～10 | 30 | 37 | |
