FSB氟塑料化工F46耐酸堿液泵結構說明及安裝尺寸

時間：2014/6/5 來源：浙江揚子江泵業有限公司

FSB型氟塑料合金離心泵（簡稱：FSB氟塑料合金泵），選用當今世界優秀的耐腐蝕材料：氟塑料合金。我單位選用該材料生產的FSB－L、FSB－D系列FSB氟塑料合金泵，具有特強的耐腐蝕性能，且機械強度高，不老化，無毒素分解，可輸送任意濃度的酸、堿液、氧化劑及其它腐蝕性介質。廣泛適用于化工、石油、制藥、農藥、冶煉、染料、造紙、電鍍、食品等行業。的化工原料的管道輸送中。 FSB氟塑料合金泵采用特種泵工藝加工制造。適合于在-85°C～200°C條件下,長期輸送任意濃度的任意介質酸、氧化劑及腐蝕性介質。廣泛應用于化工、石油、制藥、農藥、燃料、油漆、冶煉、造紙、電鍍、電力、食品等行業。過流部分全部采用氟合金(聚四氟乙烯和聚全氟乙丙烯等多種氟材料經過合理配方)模壓、加工而成，具有較強的耐腐蝕性、機械強度高、不老化、無毒素分解等優點。FSB氟塑料合金泵再生產、制造及驗收規范，嚴格執行了有關標準規定，并臺臺檢測，備案待查。其機械密封由英國格蘭公司與國內聯合制造，性能十分可靠，維修方便，節約能源，事杜絕跑、冒、滴、漏建設文明工廠的理想防腐輸送設備。

結構說明：

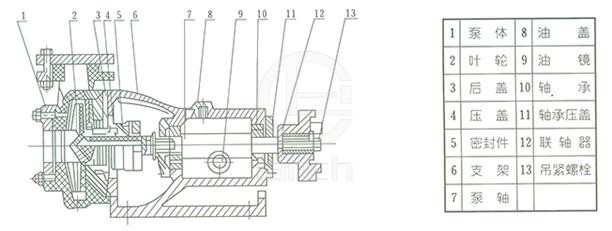

FSB氟塑料合金泵結構說明
FSB型氟塑料合金泵由泵體、葉輪、后蓋、密封件、支架、泵軸、軸承、聯軸器、吊緊螺栓、螺母、底板組成。
1、泵體：左右兩邊連接部分內埋鋼質法蘭圈各一只模壓塑料合金制成。
2、后蓋右邊一側內埋一只不銹鋼（1Cr18Ni9Ti）模壓塑料合金而成。
3、葉輪：采用接軸連接方法，金屬軸為優質鋼精加工后外包塑料合金模壓而成，使葉輪與金屬接軸牢固地結為一體，保證軸根與葉輪后部承受隨旋轉時的扭矩力，這樣介質浸濕部分為塑料合金。
4、機械密封：采用WB2型、ST型不用冷卻水可調式端面密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。

性能參數表

規格型號	流量 m3/h	揚程 m	口徑		配用電機KW	轉速 r/min	吸上高度m	效率 %
規格型號	流量 m3/h	揚程 m	吸入mm	吐出mm	配用電機KW	轉速 r/min	吸上高度m	效率 %
25FSB-10	1.5	10	25	20	1.5	2900	6	29
25FSB-18	3.6	18	25	20	2.2	2900	6	27
40FSB-15	5	15	40	32	3	2900	6	40
40FSB-20	10	20	40	32	4	2900	6	42
40FSB-30	10	30	40	32	4	2900	6	38
40FSB-40	10	40	40	32	5.5	2900	5.5	35
40FSB-50	10	50	40	32	7.5	2900	5	33
50FSB-20	15	20	50	40	4	2900	6	51
50FSB-25	15	25	50	40	4	2900	6	49
50FSB-30	15	30	50	40	4	2900	6	44.5
50FSB-40	15	40	50	32	5.5-7.5	2900	5.5	35
50FSB-50	15	50	50	32	7.5-11	2900	5.5	33
50FSB-63	15	63	50	32	11	2900	5.5	30
65FSB-32	29	32	65	50	5.5	2900	6	57
65FSB-40	29	40	65	40	11	2900	5.5	53
65FSB-50	29	50	65	40	15	2900	5.5	46
65FSB-64	29	64	65	50	15-18.5	2900	5.5	44
80FSB-20	50	20	80	65	5.5	2900	6	69
80FSB-30	50	30	80	65	7.5	2900	5.5	64
80FSB-34	50	34	80	65	11	2900	5.5	64
80FSB-40	50	40	80	50	11-15	2900	5.5	60
80FSB-50	50	50	80	50	15-18.5	2900	6	53
80FSB-55	50	55	80	50	15-18.5	2900	5.5	47
80FSB-80	50	80	80	50	30-37	2900	5.5	36
100FSB-32	100	32	100	80	18.5-22	2900	5.5	70
100FSB-40	100	40	100	80	18.5-22	2900	5.5	70
100FSB-50	100	50	100	65	22-30	2900	5.5	62

安裝示意圖

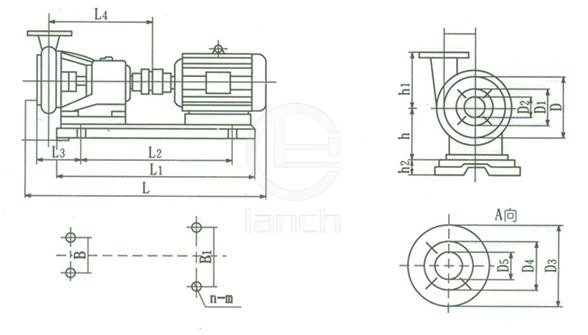

FSB氟塑料合金泵安裝示意圖

安裝尺寸表

規格型號	L	L1	L2	L3	L4	D	D1	D2	D3	D4	D5	B	B1	d	h	h1	h2	n-m
25FSB-10	940	730	455	130	380	100	75	25	110	90	20	250	310	65	112	130	78	4-ф18
25FSB-18	940	730	455	130	380	100	75	25	110	90	20	250	310	65	112	130	78	4-ф18
40FSB-15	940	730	455	130	400	130	100	40	130	100	32	250	310	80	112	130	78	4-ф18
40FSB-20	940	730	455	130	400	130	100	40	130	100	32	250	310	80	112	130	78	4-ф18
40FSB-30	940	730	455	130	400	130	100	40	130	100	32	250	310	80	112	130	78	4-ф18
40FSB-40	940	730	455	130	400	130	100	40	130	100	32	250	310	80	112	130	78	4-ф18
50FSB-20	940	730	455	130	400	130	100	50	130	100	32	250	310	80	112	130	78	4-ф18
50FSB-25	940	730	455	130	400	130	100	50	130	100	40	250	310	80	112	130	78	4-ф18
50FSB-30	940	730	455	130	400	130	100	50	130	100	40	250	310	80	112	130	78	4-ф18
50FSB-40	1045	830	560	130	400	130	100	50	130	100	40	250	375	80	112	130	78	4-ф18
50FSB-50	1045	830	560	130	400	130	100	50	130	100	40	250	375	80	112	130	78	4-ф18
65FSB-32	1045	830	560	240	410	185	135	65	160	135	50	250	375	95	132	150	65	4-ф18
65FSB-40	1045	830	560	240	410	185	135	65	160	135	50	250	375	100	132	185	65	4-ф18
65FSB-50	1045	830	560	240	410	185	150	65	160	135	50	250	375	100	132	185	65	4-ф18
80FSB-20	1045	830	560	240	410	185	150	80	160	135	65	250	375	95	132	150	65	4-ф18
80FSB-30	1045	830	560	240	410	185	150	80	160	135	65	250	375	95	132	150	65	4-ф18
80FSB-34	1045	830	560	240	410	185	150	80	160	135	65	250	375	95	132	150	65	4-ф18
80FSB-40	1045	830	560	240	410	185	150	80	160	135	65	250	375	100	132	185	65	4-ф18
80FSB-50	1045	830	560	240	410	185	150	80	160	135	50	250	375	100	132	185	65	4-ф18
80FSB-55	1310	970	610	245	500	185	150	80	160	135	65	330	430	110	160	205	100	4-ф18
80FSB-80	1310	970	640	245	500	185	150	80	160	135	65	330	430	135	160	205	100	4-ф18
100FSB-32	1330	970	640	245	500	185	150	100	160	135	65	330	430	110	160	205	120	4-ф18
100FSB-50	1360	970	640	245	500	185	150	100	160	135	65	300	430	110	160	205	160	4-ф18

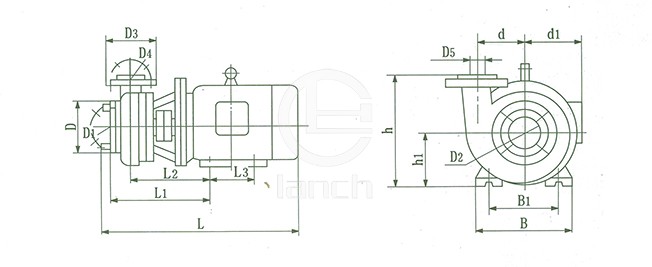

安裝示意圖

安裝尺寸表

規格型號	L	L1	L2	L3	D	D1	D2	D3	D4	D5	B	B1	d	d1	h	h1	地腳螺栓
25FSB-10D	470	220	185	125	100	75	25	110	90	20	180	140	65	155	210	90	4-ф10
25FSB-18D	470	220	185	125	100	75	25	110	90	20	180	140	65	155	210	90	4-ф10
40FSB-15D	540	245	200	125	130	100	40	130	100	32	205	160	80	180	240	100	4-ф12
40FSB-20D	540	245	200	140	130	100	40	130	100	32	205	160	80	180	240	100	4-ф12
40FSB-30D	540	245	200	140	130	100	40	130	100	32	205	160	80	180	240	100	4-ф12
50FSB-20D	540	245	200	140	130	100	50	130	100	40	205	160	80	180	240	100	4-ф12
50FSB-25D	540	245	200	140	130	100	50	130	100	40	205	160	80	180	240	100	4-ф12
50FSB-30D	540	245	200	140	130	100	50	130	100	40	240	190	80	180	240	100	4-ф12
65FSB-32D	720	345	276	140	185	150	65	185	135	50	280	216	95	210	282	100	4-ф12
80FSB-20D	720	345	276	140	185	150	80	185	135	65	280	216	95	210	282	132	4-ф12
80FSB-30D	720	345	276	140	185	150	80	185	135	65	280	216	95	210	282	132	4-ф12
